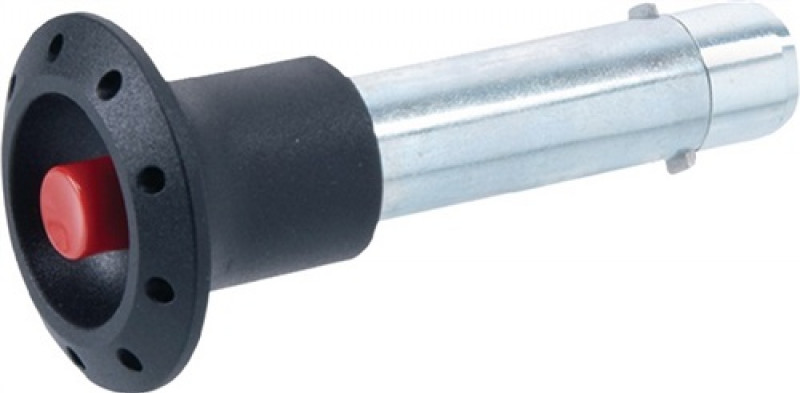

Edelstahl-Steckbolzen mit Axialsicherung werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt · typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen · die in der Tabelle angegebenen Werte für die Belastbarkeit bei Scherbeanspruchung sind theoretisch ermittelte Richtwerte · Bolzen: Stahl verzinkt, blau passiviert · Sperrklinke: Edelstahl-Blech nichtrostend, 1.4301 · Griffknopf: Kunststoff schwarzgrau, temperaturbeständig 80 °C · Druckknopf / Schieber: Kunststoff rot · temperaturbeständig 80 °C · Druckfeder: Edelstahl nichtrostend, 1.4310 · Weitere technische Eigenschaften d4: 25mm • a: 4,3mm • l3: 33mm • b: 1,2mm • l2: 14,8mm • l1: 50 + 0,4mm • d1: 20 - 0,05mm • d5: 40mm • d2: 23,9mm • d3: 19,8mm
Zusatzinformation
Zusatzinformation
| Hersteller | Otto Ganter GmbH & Co.KG |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
