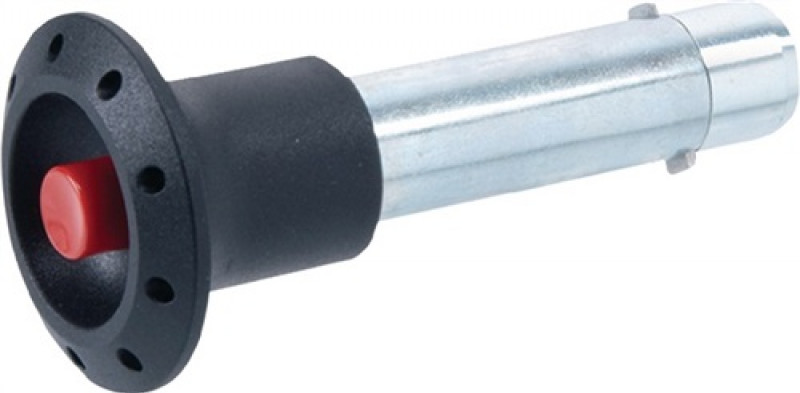

Edelstahl-Steckbolzen mit Axialsicherung werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt · typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen · die in der Tabelle angegebenen Werte für die Belastbarkeit bei Scherbeanspruchung sind theoretisch ermittelte Richtwerte · Bolzen: Stahl verzinkt, blau passiviert · Sperrklinke: Edelstahl-Blech nichtrostend, 1.4301 · Griffknopf: Kunststoff schwarzgrau, temperaturbeständig 80 °C · Druckknopf / Schieber: Kunststoff rot · temperaturbeständig 80 °C · Druckfeder: Edelstahl nichtrostend, 1.4310 · Weitere technische Eigenschaften d4: 18mm • a: 3,8mm • l3: 26mm • b: 1mm • l2: 11,3mm • l1: 60 + 0,4mm • d1: 12 - 0,05mm • d5: 34mm • d2: 14,8mm • d3: 11,9mm
Zusatzinformation
Zusatzinformation
| Hersteller | Otto Ganter GmbH & Co.KG |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
