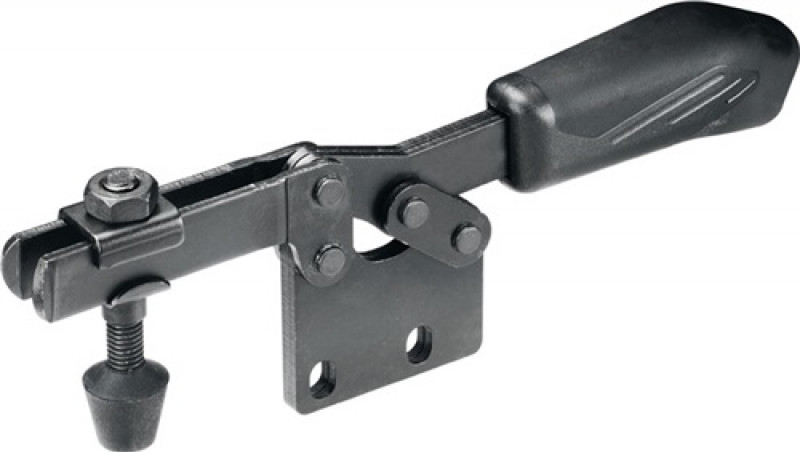

schwarz · mit senkrechtem Fuß (Haltearm offen) · mattschwarz verzinkt · Niete aus nichtrostendem Stahl, die bei den Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · ergonomischer, ölbeständiger, schwarzer Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit vergüteter, mattschwarzer Andrückschraube Nr. 6890B · Art.-Nr. 40 00 604 979, 40 00 604 980 und 40 00 604 981 ohne Andrückschraube Hinweis: Diese Spanner eignen sich für den fotogrammetrischen Einsatz. Durch die mattschwarze Oberfläche der Spanner wird die Reflektion beim Fotografieren verhindert. Passende Haltearmverlängerung siehe Nr. 6896. · Weitere technische Eigenschaften A: 4mm • C: 11,5-15,5mm • D: 4,6mm • a: 90° • D1: -mm • Andrückschraube: M4 x 32 • HW min.: 2,2mm • L1: 79mm • HW max.: 13,7mm • H1: 33mm • Farbe: schwarz • F1: 0,3kN • H2: 34mm • L: -mm • O: 3mm • M1: -mm • Bauart: mit senkrechtem Fuß • I: 7,5mm • F: 5,5mm • B: 28mm • P: 25,5mm • K: 6,25mm • E: 9mm • M: 20mm • H: 24,5mm • N: 12mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
