Beschreibung
Details

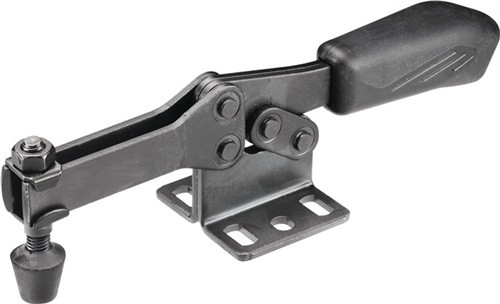

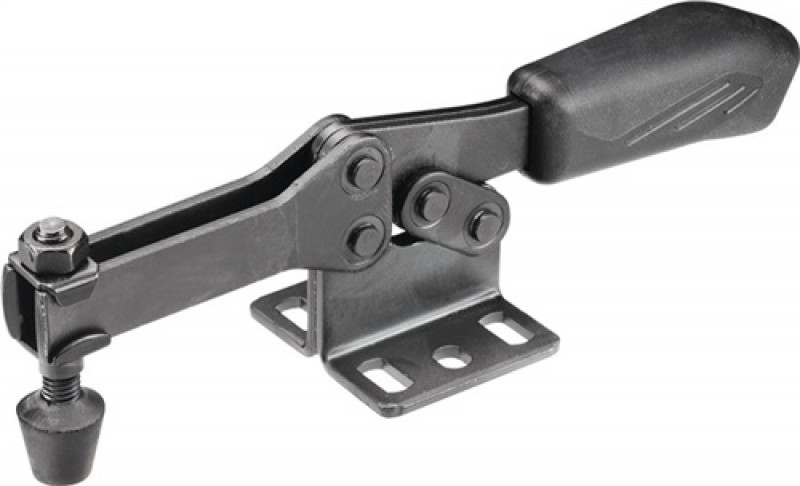

schwarz · mit offenem Haltearm und waagrechtem Fuß · mattschwarz verzinkt · Niete aus nicht rostendem Stahl, die bei den Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · ergonomischer, ölbeständiger, schwarzer Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit vergüteter, mattschwarzer Andrückschraube Nr. 6890B Hinweis: Diese Spanner eignen sich für den fotogrammetrischen Einsatz. Durch die mattschwarze Oberfläche der Spanner wird die Reflektion beim Fotografieren verhindert. Passende Haltearmverlängerung siehe Nr. 6896. Passende Sensorabfrage für Größe 3 siehe Nr. 6897S. · Weitere technische Eigenschaften A: 5mm • C: 13,0-14,5mm • D: 5,2mm • D1: -mm • Andrückschraube: M5 x 38 • HW min.: -4mm • L1: 120mm • HW max.: 2mm • H1: 30mm • Farbe: schwarz • F1: 0,8kN • H2: 49 • L: -mm • M1: - • a*: 90° • Bauart: mit waagrechtem Fuß • I: 10mm • F: 8mm • B: 42mm • P: 34mm • K: 5,5mm • E: 18,8mm • M: 18-21,5mm • H: 19mm • N: 34mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
