Beschreibung
Details

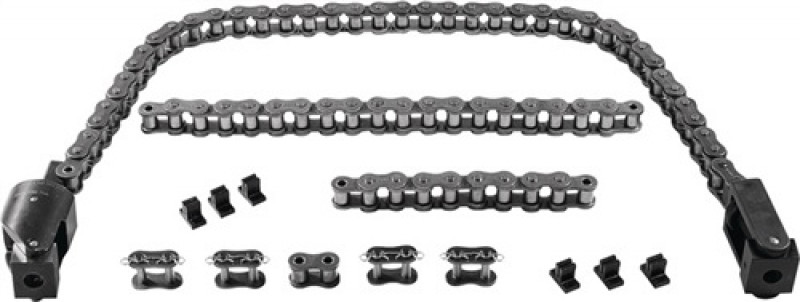

Spannhaken und Gegenhalter vergütet · Kette aus Vergütungsstahl · Befestigung für T-Nuten Nr. 6541 bitte separat bestellen bestehend aus: · Spannhaken · Gegenhalter · 4 verschieden langen Kettensegmenten · 4 Verschlussgliedern mit Splinten zum Verbinden · 6 einrastbare Kunststoffelemente (zur Werkstückschonung) Gesamtlänge M12 = 1302 mm, Gesamtlänge M16 = 1829 mm Anwendung: Zum Aufspannen von vorwiegend zylindrischen Teilen, wie zum Beispiel Ventilkörper, Flanschen, Pumpengehäusen, Kolben usw. Sowohl auf dem Maschinentisch, als auch auf Aufspann-Paletten einsetzbar. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird am Spannhaken das erforderliche Drehmoment für die Spannkraft aufgebracht. Die Anbringung der Kunststoffdruckstücke dient zur Schonung der Oberfläche. Vorteil: · Gleichmäßige Druckverteilung verringert die Verformung des Werkstückes · Werkstückschonung durch in die Kettenglieder einrastbare Kunststoffelemente · Großer Verstellbereich (Spannhub) am Gegenhalter und Spannhaken · Weitere technische Eigenschaften Spannhub S2: 30mm • A: 37mm • C: 25mm • E2: 70mm • H2 min. - H2 max.: 140 - 170mm • E1: 64mm • F1: 29mm • Nut: 18, 20, 22, 24mm • B: 44mm • Schraube: M16 • SW: 46mm • M: 33mm • Spannhub S1: 45mm • H1 min. - H1 max.: 117 - 162mm • N: 21mm • Drehmoment max.: 100Nm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
