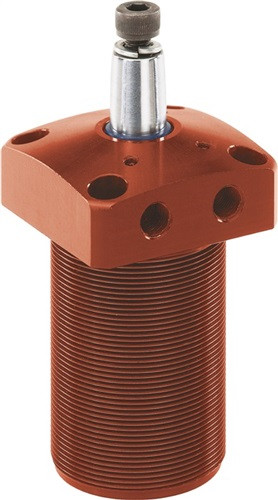

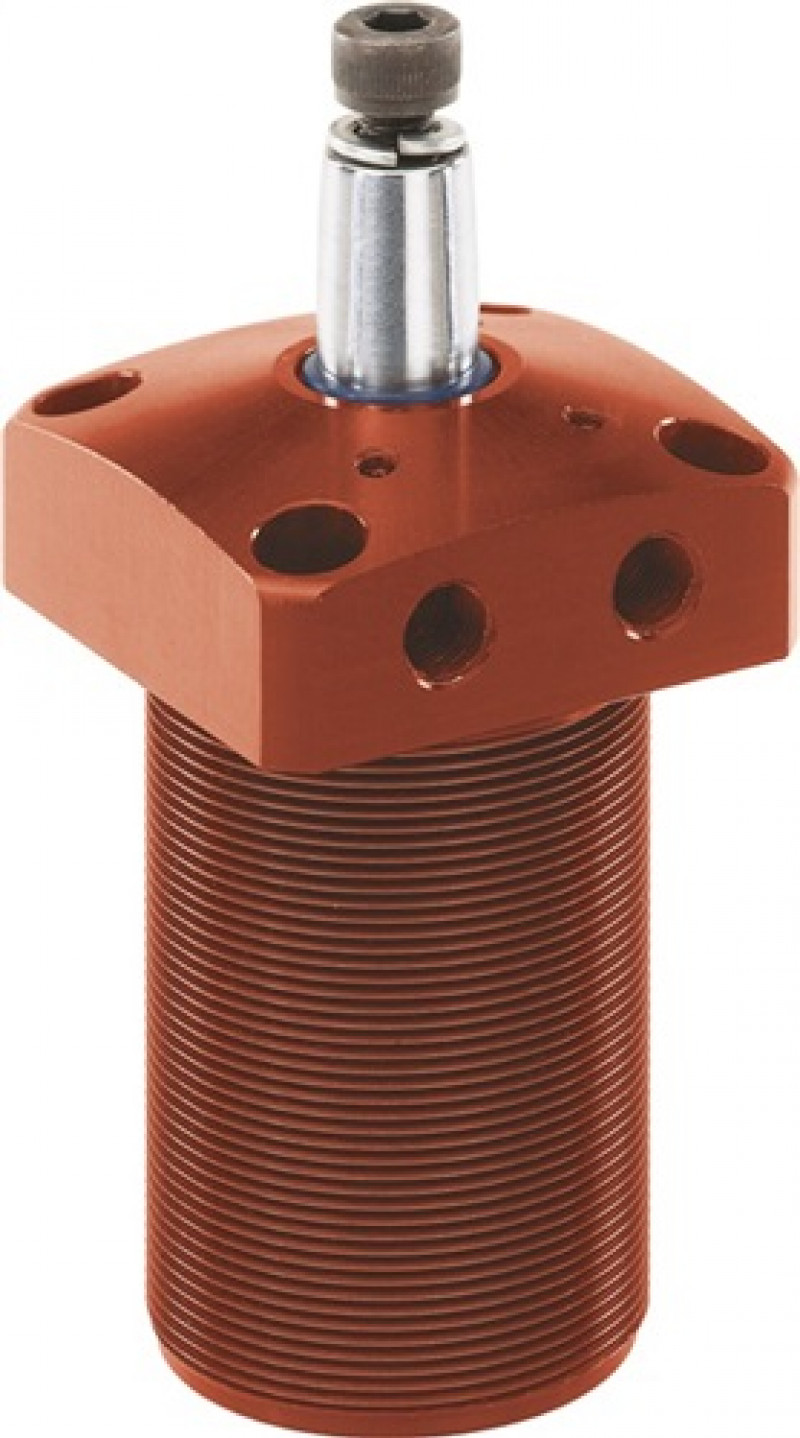

pneumatisch · Flanschversion · doppelt wirkend zum versenkten Einbau in Vorrichtungen · beide Druckluftanschlüsse befinden sich im Flansch · Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium, eloxiert · vVerschleißfeste Oberfläche durch HART-COAT®-Beschichtung · einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition Befestigungsmöglichkeiten: · von oben mit Zylinderschrauben durch den Flansch · von unten mit Nutmutter gegen Vorrichtung und Flansch klemmend · von oben mit Nutmutter gegen die Vorrichtung klemmend Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP · Nutmutter Nr. 6829N · Andrückschraube Nr. 6880 Hinweis: Befestigungslöcher im Flansch sind gleich wie im Gewindeflansch Nr. 6829GF. Nur mit geölter Luft zu betreiben. Spannarmmontage: 1) Spannarm mit Federring und Schraube spielfrei anlegen. 2) Spannarm in Position drehen. 3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen. Spannarmdemontage: 1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen. 2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen. Achtung: Keine seitl. Schläge zulässig! · Weitere technische Eigenschaften Anschlussgewinde: M8 • Kolben-Ø: 40mm • H5: 13mm • H6: 10,5mm • G: 50 • G6: 26mm • H1: 152mm • D2: 6,5mm • H2: 73mm • Schwenkbereich: rechts° • O: M8mm • Y Spannhub: 15mm • W: 16mm • I: 19mm • F: 70mm • P: 87mm • R: G1/8mm • E: 37,5mm • M: 65mm • H: 30mm • F3: 0,45kN • H3: 25mm • D3: M55 x 1,5mm • Hub: 30mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
