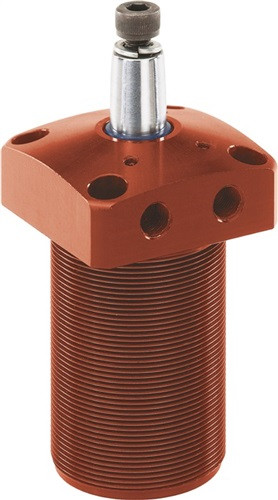

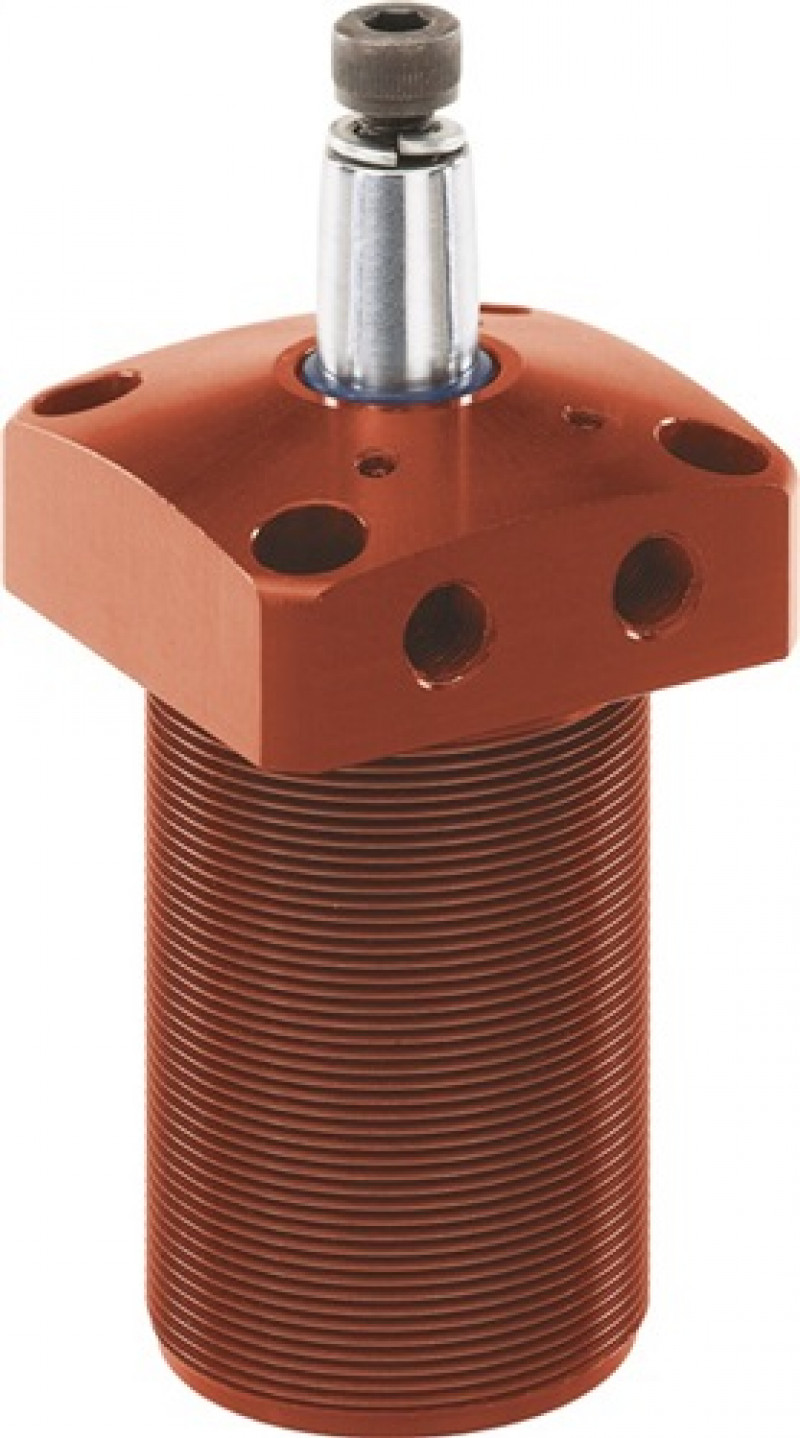

pneumatisch · Flanschversion · doppelt wirkend zum versenkten Einbau in Vorrichtungen · beide Druckluftanschlüsse befinden sich im Flansch · Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium, eloxiert · vVerschleißfeste Oberfläche durch HART-COAT®-Beschichtung · einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition Befestigungsmöglichkeiten: · von oben mit Zylinderschrauben durch den Flansch · von unten mit Nutmutter gegen Vorrichtung und Flansch klemmend · von oben mit Nutmutter gegen die Vorrichtung klemmend Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP · Nutmutter Nr. 6829N · Andrückschraube Nr. 6880 Hinweis: Befestigungslöcher im Flansch sind gleich wie im Gewindeflansch Nr. 6829GF. Nur mit geölter Luft zu betreiben. Spannarmmontage: 1) Spannarm mit Federring und Schraube spielfrei anlegen. 2) Spannarm in Position drehen. 3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen. Spannarmdemontage: 1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen. 2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen. Achtung: Keine seitl. Schläge zulässig! · Weitere technische Eigenschaften Anschlussgewinde: M6 • Kolben-Ø: 25mm • H5: 15mm • H6: 11,5mm • G: 37 • G6: 23mm • H1: 135mm • D2: 6,5mm • H2: 62mm • Schwenkbereich: links° • O: M8mm • Y Spannhub: 14mm • W: 14mm • I: 16mm • F: 50mm • P: 66mm • R: M5mm • E: 25mm • M: 50mm • H: 30mm • F3: 0,17kN • H3: 25mm • D3: M40 x 1,5mm • Hub: 27mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
