Beschreibung
Details

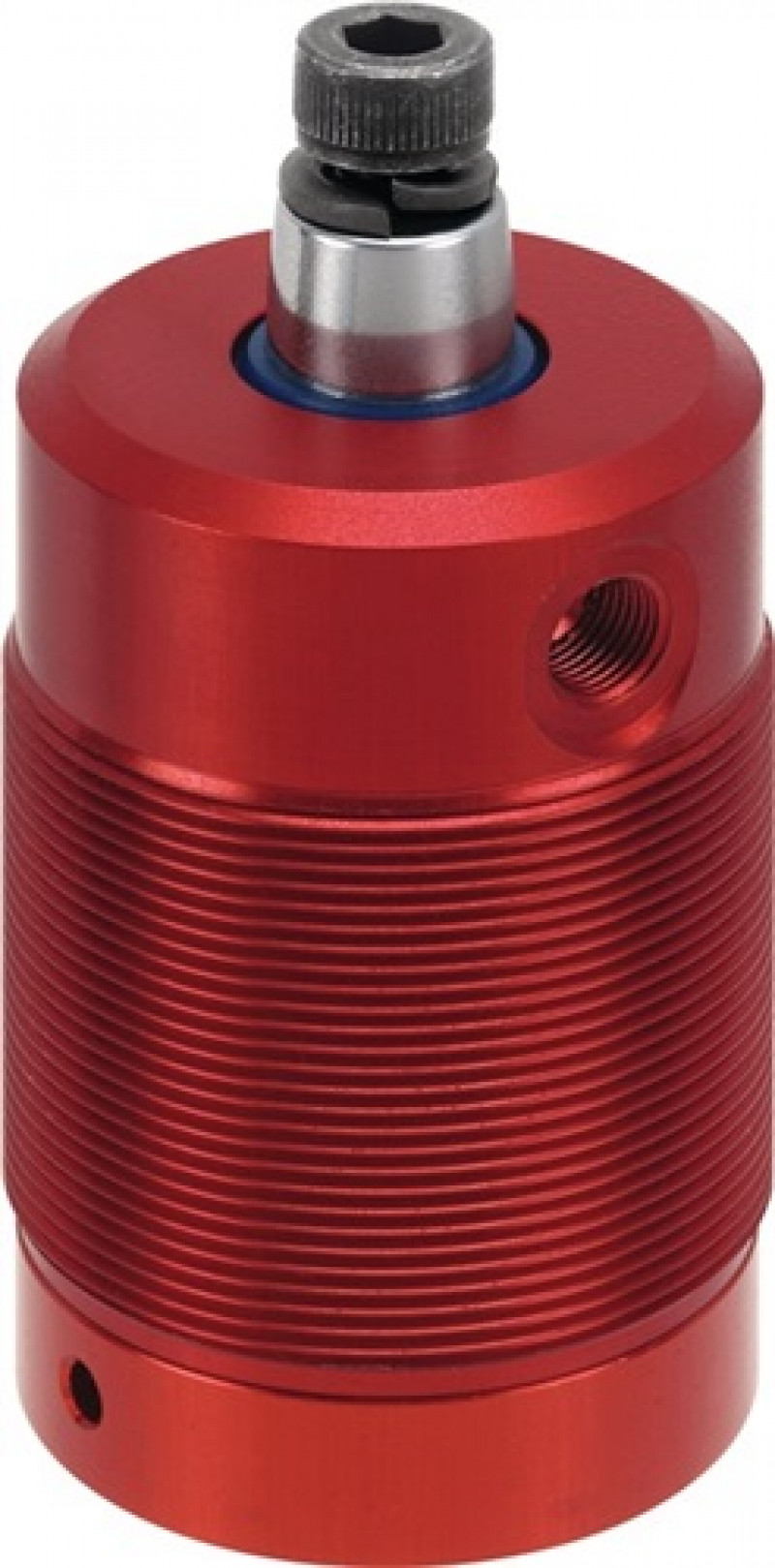

pneumatisch · Einschraubversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition Befestigungsmöglichkeiten: · mit Nutmutter Nr. 6829N (DIN 70852) · mit Gewindeflansch Nr. 6829GF Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP · Nutmutter Nr. 6829N · Gewindeflansch Nr. 6829GF · Andrückschraube Nr. 6880 Hinweis: Nur mit geölter Luft zu betreiben. Spannarmmontage: 1) Spannarm mit Federring und Schraube spielfrei anlegen. 2) Spannarm in Position drehen. 3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen. Spannarmdemontage: 1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen. 2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen. Achtung: Keine seitl. Schläge zulässig! · Weitere technische Eigenschaften H4: 15mm • Anschlussgewinde: M12 • Kolben-Ø: 63mm • D4: 77 • H1: 153mm • H2: 92mm • Schwenkbereich: rechts° • O: M10mm • Y Spannhub: 15mm • W: 20mm • I: 25,5mm • F: 90mm • R: G1/8mm • E: 50mm • M: M12mm • H: 98mm • F3: 1,1kN • H3: 56mm • D3: M80 x 1,5mm • Hub: 27mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
