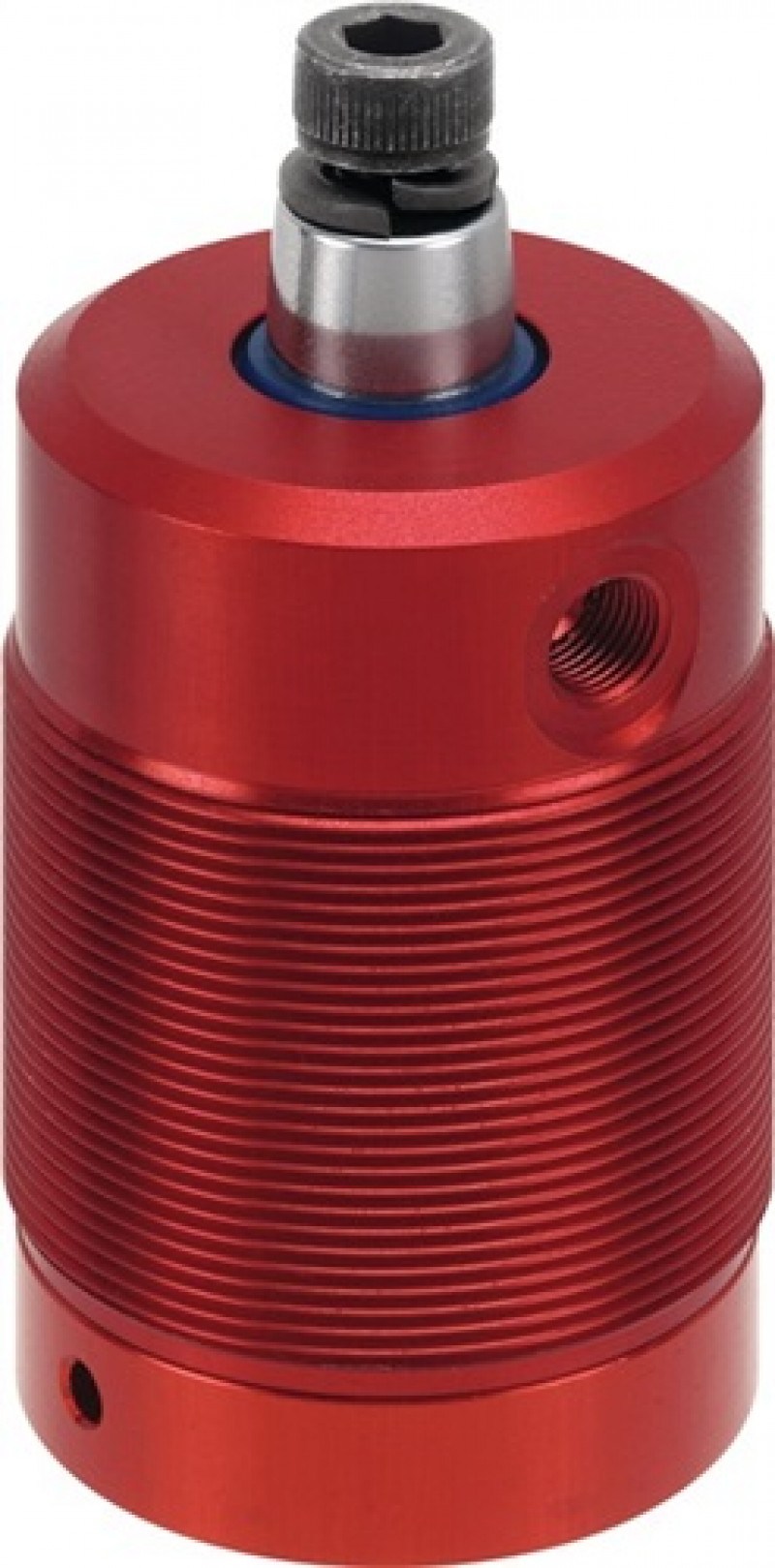

pneumatisch · Einschraubversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition Befestigungsmöglichkeiten: · mit Nutmutter Nr. 6829N (DIN 70852) · mit Gewindeflansch Nr. 6829GF Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP · Nutmutter Nr. 6829N · Gewindeflansch Nr. 6829GF · Andrückschraube Nr. 6880 Hinweis: Nur mit geölter Luft zu betreiben. Spannarmmontage: 1) Spannarm mit Federring und Schraube spielfrei anlegen. 2) Spannarm in Position drehen. 3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen. Spannarmdemontage: 1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen. 2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen. Achtung: Keine seitl. Schläge zulässig! · Weitere technische Eigenschaften H4: 15mm • Anschlussgewinde: M12 • Kolben-Ø: 50mm • D4: 62 • H1: 148mm • H2: 87mm • Schwenkbereich: links° • O: M10mm • Y Spannhub: 22mm • W: 20mm • I: 25,5mm • F: 80mm • R: G1/8mm • E: 47,5mm • M: M12mm • H: 92mm • F3: 0,7kN • H3: 50mm • D3: M65 x 1,5mm • Hub: 30mm
