Beschreibung
Details

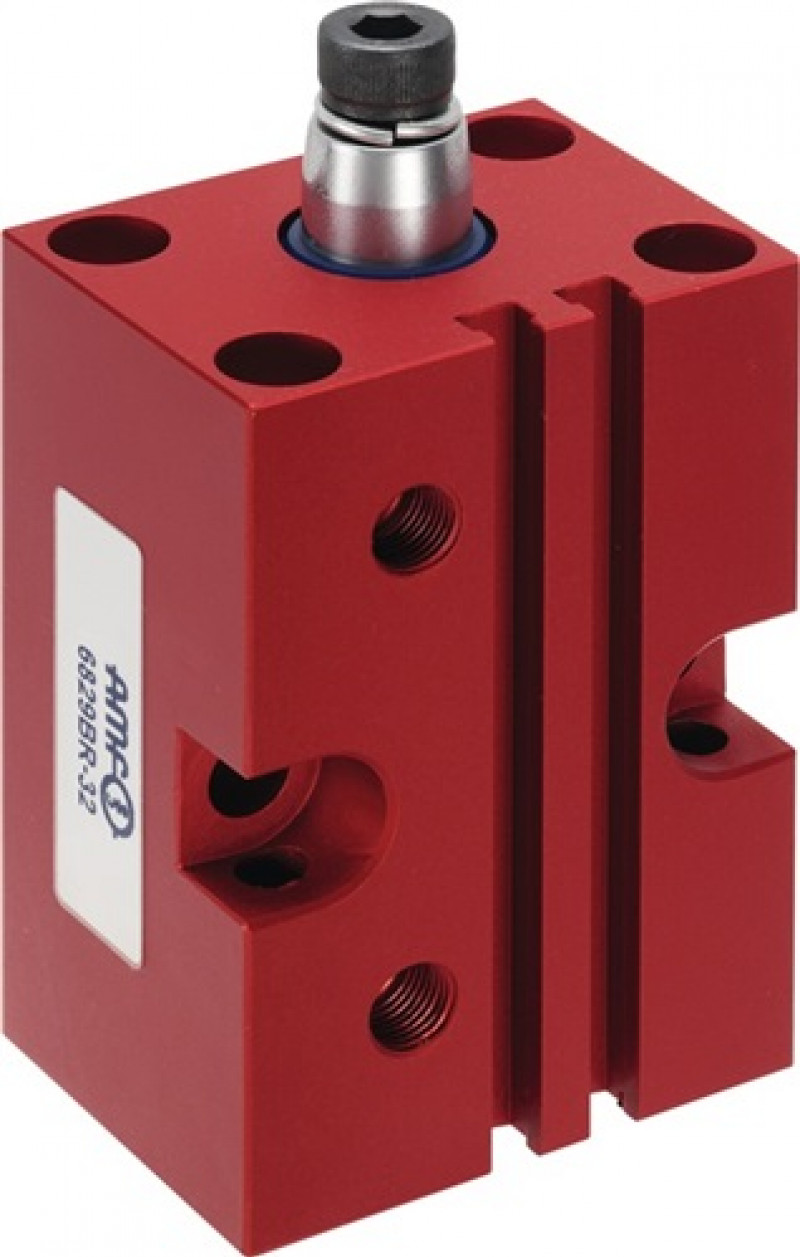

pneumatisch · Blockversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · Magnetkolben für Endlagenabfrage · einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition Befestigungsmöglichkeiten: · durch Querloch seitlich nach vorne oder hinten · von oben mit langen Zylinderschrauben ISO 4762 (DIN 912) · von unten in Gewindelöcher Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP - Andrückschraube Nr. 6880 · Weitere technische Eigenschaften C: 60mm • H4: 36mm • Anschlussgewinde: M12 • Kolben-Ø: 63mm • H5: -mm • D4: 10,5 • H1: 162mm • H8: 53mm • D2: 10,5mm • H2: 100mm • Schwenkbereich: rechts° • O: M10mm • M1: 30mm • Y Spannhub: 15mm • T8: 8,5mm • W: 20mm • I: 25mm • F: 90mm • P: 80mm • K: 10mm • R: G1/8mm • E: 52,5mm • M: 80mm • H7: 28mm • H: 106mm • F3: 1,1kN • H3: 30mm • D3: M12mm • N: 100mm • Hub: 31mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
