Details

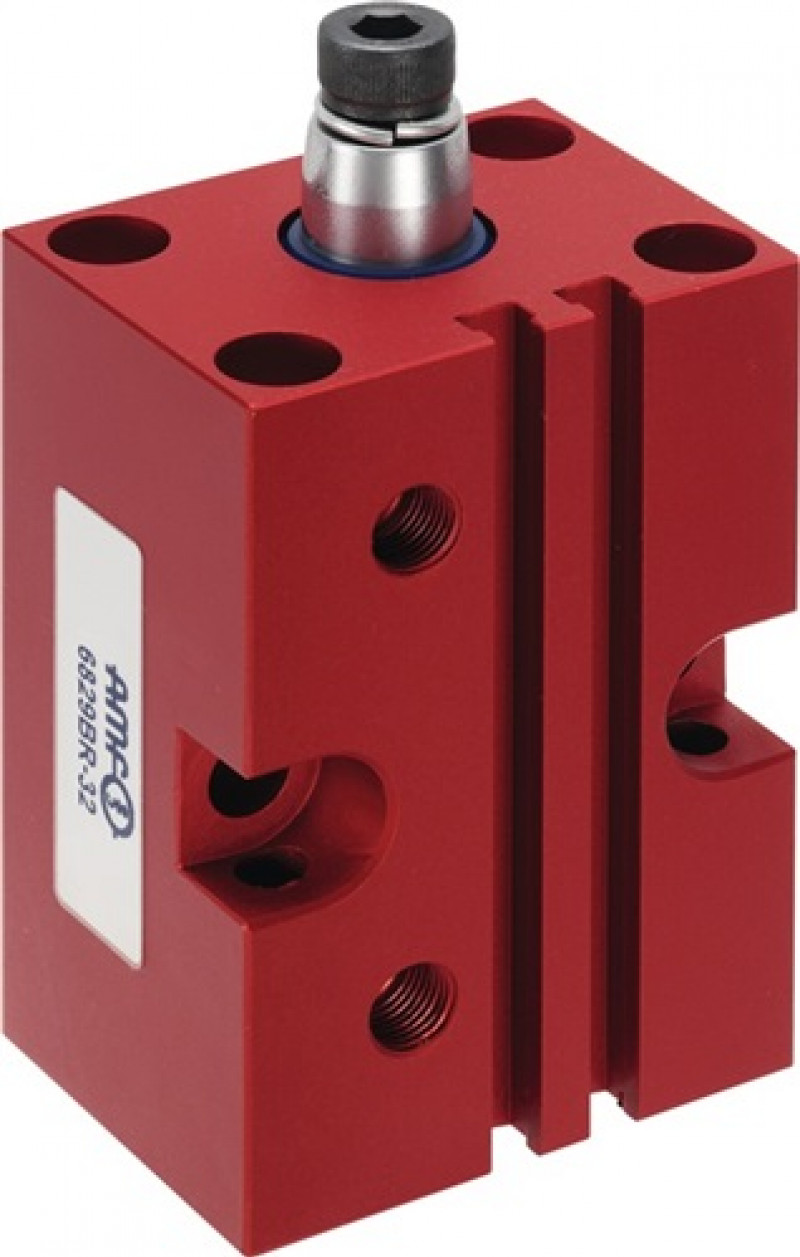

pneumatisch · Blockversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · Magnetkolben für Endlagenabfrage · einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition Befestigungsmöglichkeiten: · durch Querloch seitlich nach vorne oder hinten · von oben mit langen Zylinderschrauben ISO 4762 (DIN 912) · von unten in Gewindelöcher Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP - Andrückschraube Nr. 6880 · Weitere technische Eigenschaften C: 37mm • H4: 40mm • Anschlussgewinde: M8 • Kolben-Ø: 40mm • H5: -mm • D4: 8,5 • H1: 145mm • H8: 52mm • D2: 8,5mm • H2: 90mm • Schwenkbereich: rechts° • O: M8mm • M1: 22mm • Y Spannhub: 15mm • T8: 8mm • W: 16mm • I: 19mm • F: 70mm • P: 55mm • K: 9mm • R: G1/8mm • E: 45,5mm • M: 52mm • H7: 20mm • H: 96mm • F3: 0,45kN • H3: 25mm • D3: M10mm • N: 70mm • Hub: 30mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
