Beschreibung
Details

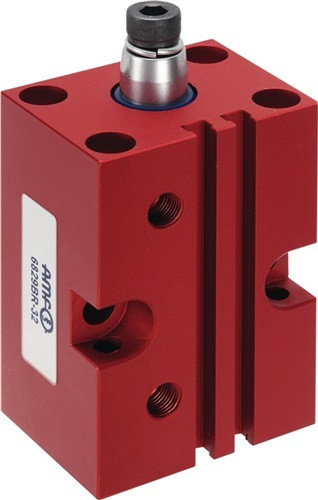

pneumatisch · Blockversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · Magnetkolben für Endlagenabfrage · einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition Befestigungsmöglichkeiten: · durch Querloch seitlich nach vorne oder hinten · von oben mit langen Zylinderschrauben ISO 4762 (DIN 912) · von unten in Gewindelöcher Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP - Andrückschraube Nr. 6880 · Weitere technische Eigenschaften C: 20mm • H4: 24mm • Anschlussgewinde: M6 • Kolben-Ø: 20mm • H5: 22mm • D4: 5,5 • H1: 125mm • H8: 44,5mm • D2: 5,5mm • H2: 74mm • Schwenkbereich: rechts° • O: M8mm • M1: 11,5mm • Y Spannhub: 14mm • T8: 4,5mm • W: 12mm • I: 16mm • F: 48mm • P: 30mm • K: 5mm • R: M5mm • E: 35mm • M: 36mm • H7: 17mm • H: 80mm • F3: 0,08kN • H3: 20mm • D3: M6mm • N: 46mm • Hub: 27mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
