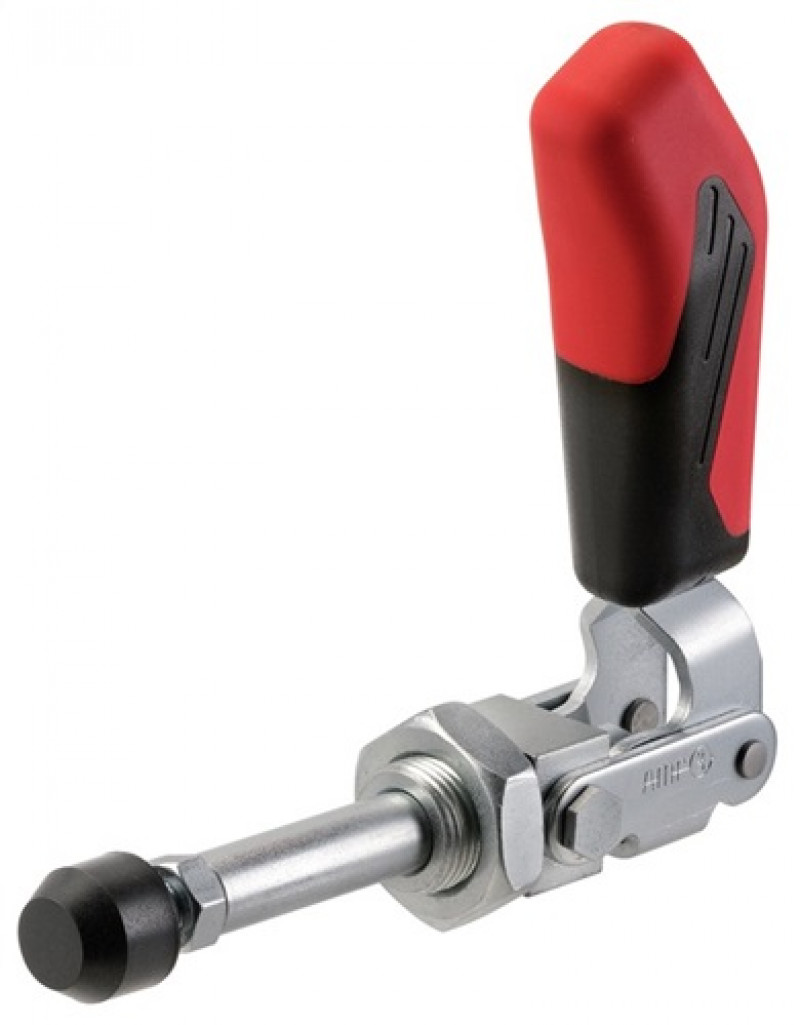

kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880 · Ausführung nichtrostender Stahl auf Anfrage lieferbar. Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich. · Weitere technische Eigenschaften A: 12mm • Andrückschraube: M8 x 35 • L2: 16mm • M2: M20x1,5mm • HW min.: 22mm • L1: 108mm • HW max.: 35mm • H1: 123mm • F1: 2,5kN • Gesamthöhe: 128mm • Bauart: kurz • B: 57mm • L3: 115mm • E: 25mm • M: M8mm • N: 33mm • Hub: 40mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
