Beschreibung
Details

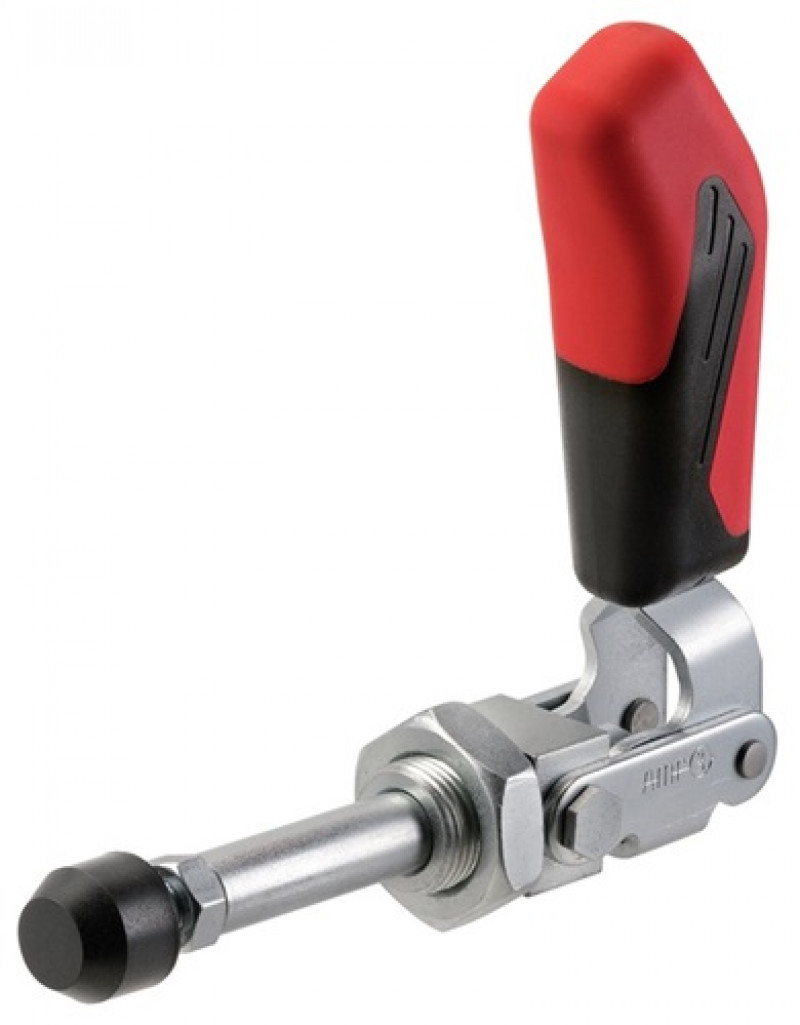

kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880 · Ausführung nichtrostender Stahl auf Anfrage lieferbar. Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich. · Weitere technische Eigenschaften A: 10mm • Andrückschraube: M6 x 25 • L2: 13mm • M2: M16x1,5mm • HW min.: 17mm • L1: 68,5mm • HW max.: 25mm • H1: 73mm • F1: 1kN • Gesamthöhe: 76mm • Bauart: kurz • B: 36mm • L3: 68mm • E: 15mm • M: M6mm • N: 30,5mm • Hub: 21,5mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
