Beschreibung
Details

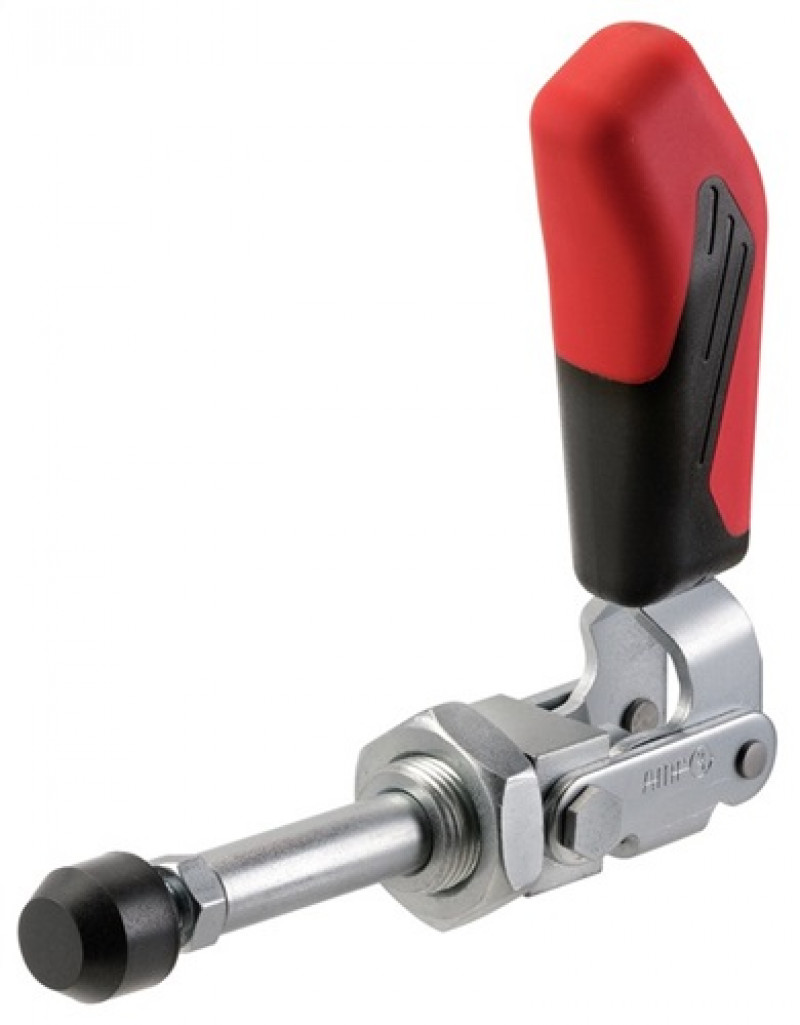

kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880 · Ausführung nichtrostender Stahl auf Anfrage lieferbar. Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich. · Weitere technische Eigenschaften A: 16mm • Andrückschraube: M12 x 50 • L2: 24mm • M2: M27x2,0mm • HW min.: 30mm • L1: 175mm • HW max.: 50mm • H1: 149mm • F1: 4kN • Gesamthöhe: 148mm • Bauart: kurz • B: 92mm • L3: 139mm • E: 45mm • M: M12mm • N: 49mm • Hub: 67mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
