Beschreibung
Details

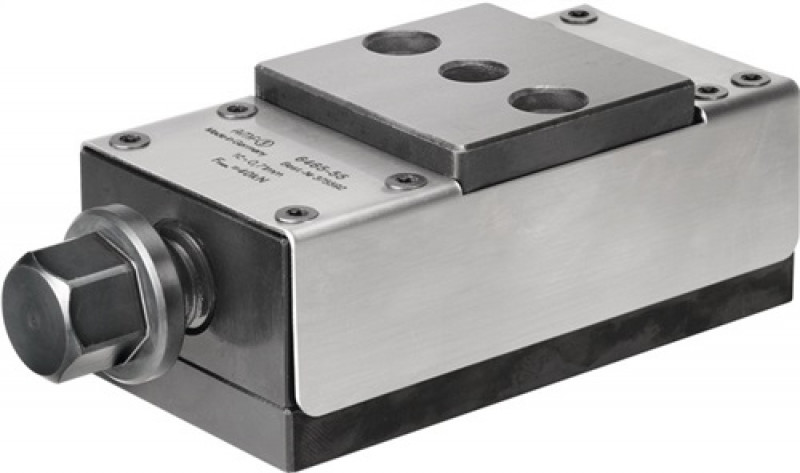

Präzisionsausführung · Zentrierloch-Ø 12 mm · Stahl einsatzgehärtet und Keilflächen fein bearbeitet · ein Kugelaufsatz Nr. 6440 wird jedem Präzisionsrichtkeil beigelegt Anwendung: - Die fein bearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, kleiner als 1/10 mm. - Bedienung kann mittels Maulschlüssel erfolgen - somit ist hohe Sicherheit und einfache Handhabung bei großen Verstellkräften gegeben. - Die doppelte Keilwirkung ergibt eine präzise vertikale Bewegung ohne seitliches Verschieben. - Durch die flache Bauweise des Präzisions-Höhenkeils erreichet man höhere Sicherheitseigenschaften beim Ausrichten von schweren und großen Bauteilen. - Der Präzisionsrichtkeil verfügt über ein zusätzliches Zentrierloch im Boden der Grundfläche. (Geeignet für einen Stift ISO 8734 - 12 mm Durchmesser) Hinweis: - Passende Aufsätze für den Präzisionsrichtkeil sind Nr. 6440, 6441 und 6442. - Präzisionsrichtkeil lässt sich unter Last verstellen - Höhenverstellung beträgt 0,71 mm / Umdrehung · Weitere technische Eigenschaften B1: 100mm • Zentrierloch-Ø: 12mm • H max.: 85mm • L2: 81mm • G: 30mm • L1: 242-287mm • H1: 87-95mm • H2: 74 • L: 210mm • F: 250kN • H min.: 77mm • H3: 20mm • Schlüsselweite: 36mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
