Beschreibung
Details

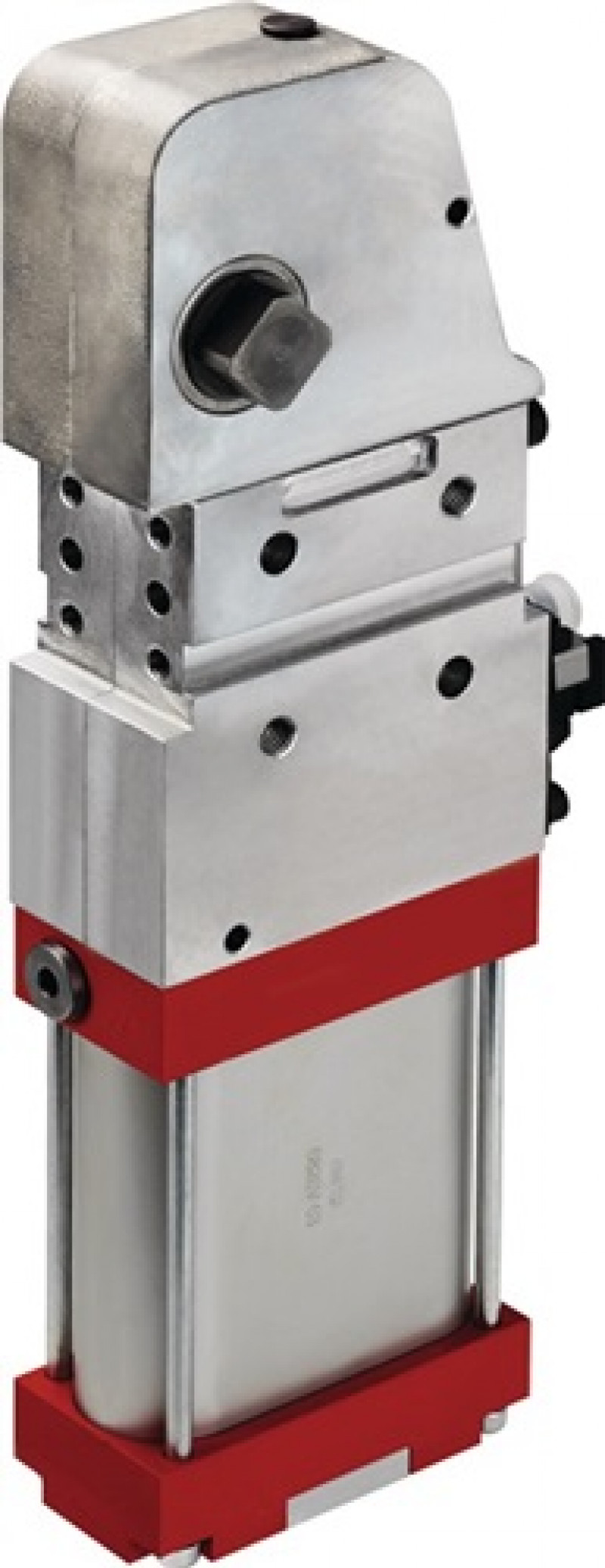

schwer · doppelt wirkend · max. Betriebsdruck 6 bar · mit stufenlos verstellbarem Öffnungswinkel im Bereich von 45° bis 135° · Gehäuse aus Aluminium, rot eloxiert · pneumatische Endlagendämpfung, Selbstabschaltung, standardmäßig mit Induktivabfrage 24V (Pepperl+Fuchs) · Lieferung ohne Spannarm Zubehör (nicht im Lieferumfang enthalten): Spannarmvarianten: · Spannarm mittig, rechts und links · ohne Anschlussstecker M12 · Weitere technische Eigenschaften S: 30mm • C: 140mm • H4: 80mm • C3: 8mm • C4: 8mm • D: M10 • C6: 76mm • D1: 12mm • Kolben-Ø: 80mm • C5: 76mm • H5: 50mm • L2: 50¹mm • K1: 36mm • C7: 3,5mm • L1: 15mm • H1: 486mm • D2: M12 • H2: 270mm • T2: 15mm • L: 76mm • Spannmoment bei 5 bar: 800Nm • T3: 13mm • T1: 12mm • N1: 75¹mm • I: 35mm • K2: 15mm • B: 179mm • L3: 40mm • N2: 65mm • K: 70mm • C1: 134¹mm • H: 70mm • L4: 12mm • H3: 55mm • C2: 20mm • D3: 8mm • N: 50¹mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
