Beschreibung
Details

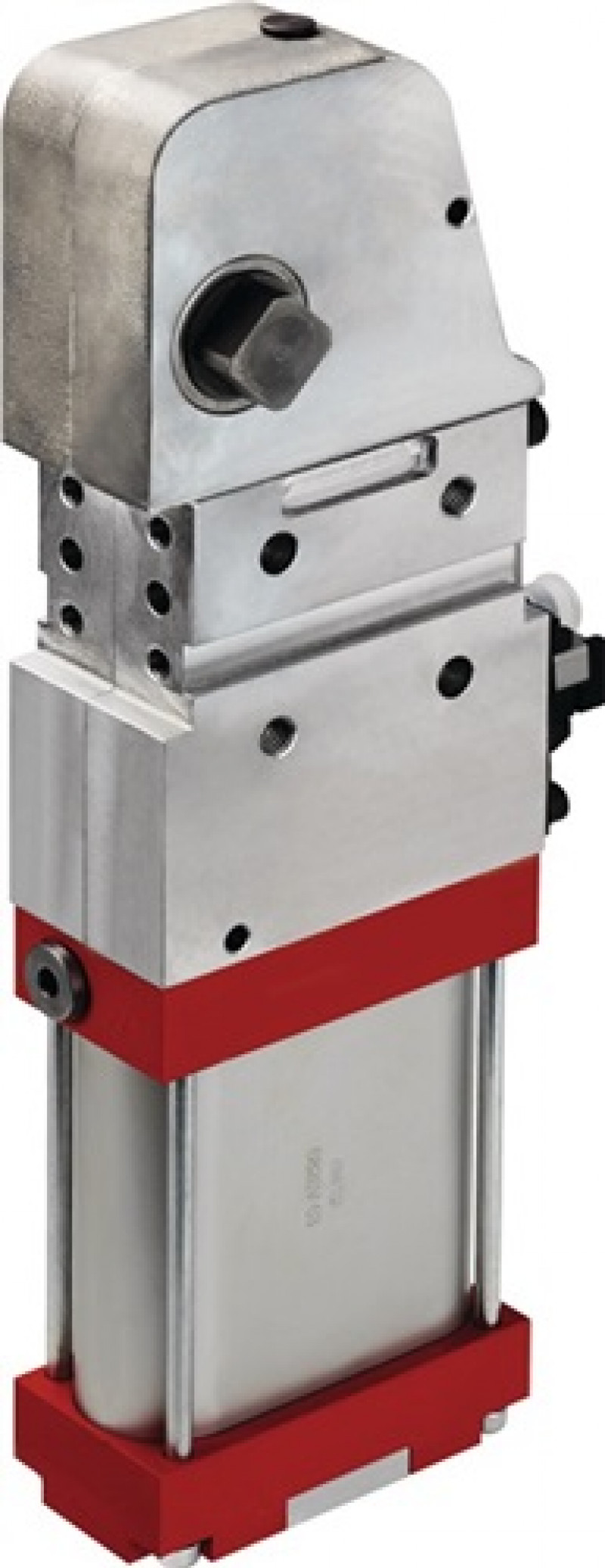

schwer · doppelt wirkend · max. Betriebsdruck 6 bar · mit stufenlos verstellbarem Öffnungswinkel im Bereich von 45° bis 135° · Gehäuse aus Aluminium, rot eloxiert · pneumatische Endlagendämpfung, Selbstabschaltung, standardmäßig mit Induktivabfrage 24V (Pepperl+Fuchs) · Lieferung ohne Spannarm Zubehör (nicht im Lieferumfang enthalten): Spannarmvarianten: · Spannarm mittig, rechts und links · ohne Anschlussstecker M12 · Weitere technische Eigenschaften S: 22mm • C: 107mm • H4: 55mm • C3: 7,5mm • C4: 7,5mm • D: M8 • C6: 54mm • D1: 10mm • Kolben-Ø: 80mm • C5: 54mm • H5: 36,5mm • L2: 32¹mm • K1: 23mm • C7: 3,5mm • L1: 11mm • H1: 361mm • D2: M10 • H2: 211mm • T2: 11mm • L: 54mm • Spannmoment bei 5 bar: 380Nm • T3: 13mm • T1: 10mm • N1: 45¹mm • I: 28mm • K2: 10mm • B: 144mm • L3: 27mm • N2: 55mm • K: 50mm • C1: 93¹mm • H: 51,5mm • L4: 12mm • H3: 61mm • C2: 12,5mm • D3: 8mm • N: 30¹mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
