Beschreibung
Details

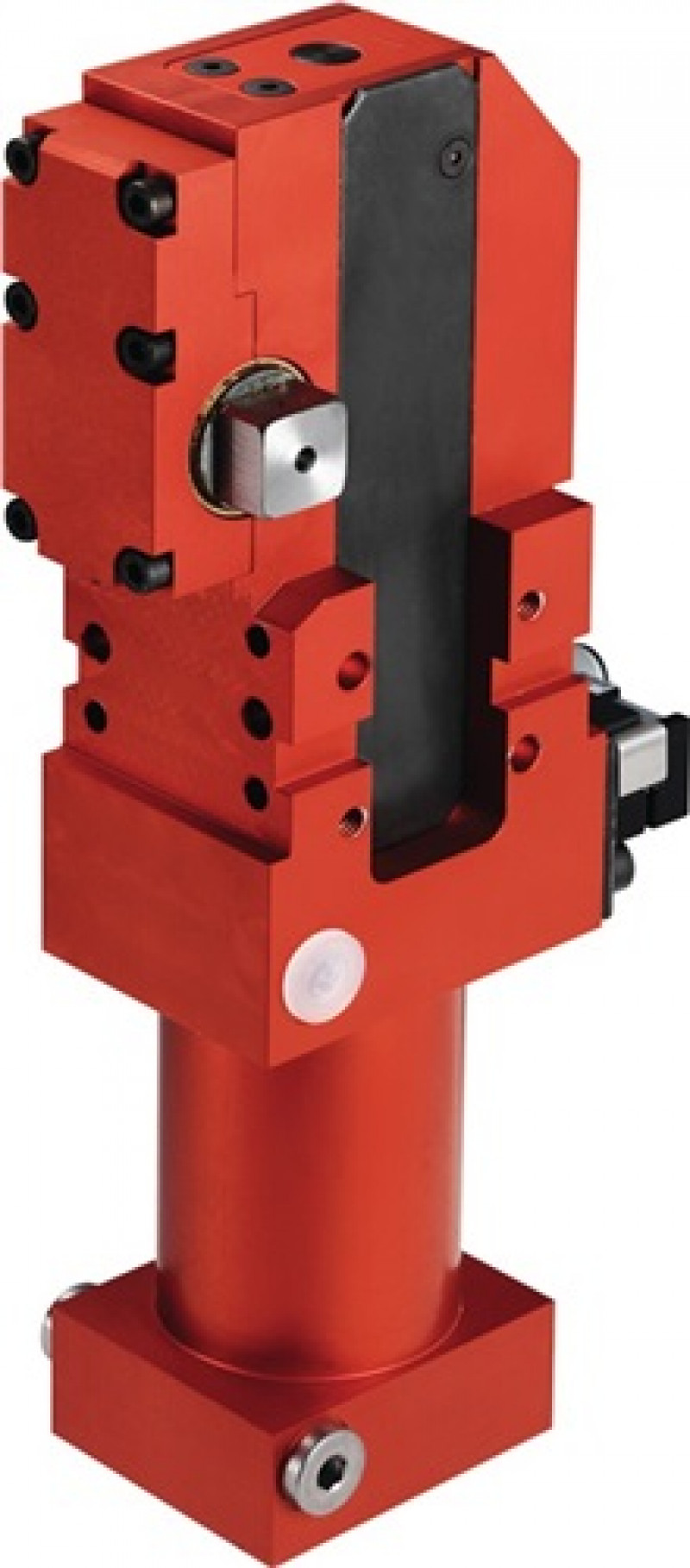

schwer · doppelt wirkend · max. Betriebsdruck 6 bar · mit einstellbarem Öffnungswinkel im Bereich von 15° bis 105° in 15°-Schritten, zusätzlich 135° · Gehäuse aus Aluminium, rot eloxiert · pneumatische Endlagendämpfung, Selbstabschaltung, standardmäßig mit Induktivabfrage 24V (Pepperl+Fuchs) · Lieferung ohne Spannarm Zubehör (nicht im Lieferumfang enthalten): · Spannarmvarianten: Spannarm mittig, rechts und links · ohne Anschlussstecker M12 · Weitere technische Eigenschaften S: 16mm • C: 58mm • H4: 40mm • C3: 36mm • C4: 33mm • D: M6 • C6: 32mm • D1: 6mm • Kolben-Ø: 40mm • C5: 33mm • H5: 47mm • H6: 8mm • L2: 25¹mm • K1: 12mm • C7: 3,5mm • L1: 7,5mm • H1: 235mm • H8: 35mm • D2: M6 • H2: 86mm • C8: 83mm • T2: 12mm • L: 50mm • Spannmoment bei 5 bar: 120Nm • T3: 6mm • T1: 8mm • N1: 25¹mm • I: 22mm • K2: 12mm • B: 117mm • L3: 20mm • N2: 38,5mm • K: 35¹mm • C1: 60¹mm • H7: 50mm • H: 40mm • H3: 34mm • C2: 4mm • N: 35¹mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
