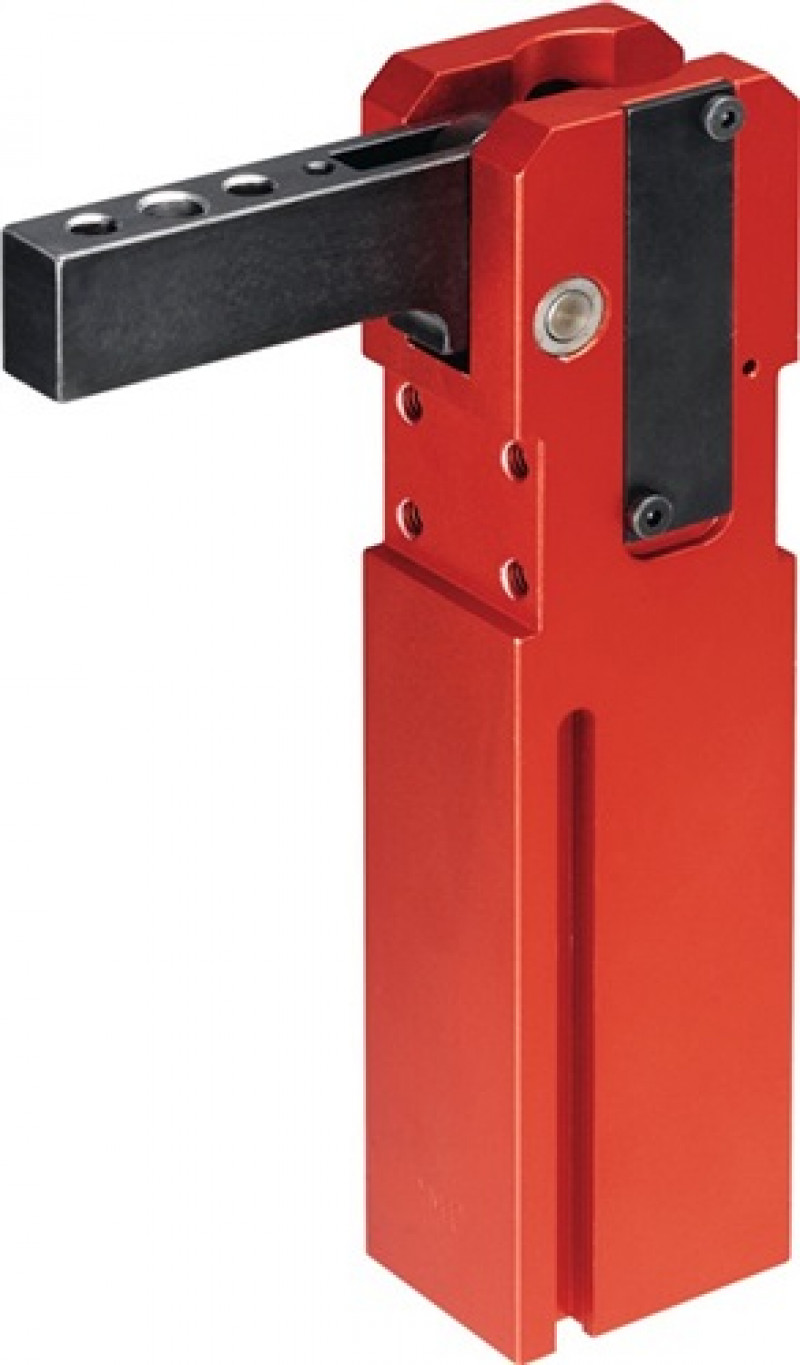

doppelt wirkend · max. Betriebsdruck 6 bar · Mini-Ausführung in Blockversion für Spann- und Greiftechnik · hochfestes Aluminiumgehäuse, rot eloxiert · Magnetkolben für Endlagenabfrage Spannarm aus Stahl, brüniert, mit drei Bohrungen Hinweis: Besonders klein- und kompaktbauend, mit wartungsfreien Lagerbuchsen. Der Spanner ist selbsthemmend. Passenden Näherungsschalter für Endlagenabfrage bitte separat anfragen. · Weitere technische Eigenschaften A: 12mm • C: 3mm • H4: 69mm • C3: 8mm • E2: 52mm • E1: 42mm • D1: 6,5mm • Kolben-Ø: 20mm • H5: 120mm • H6: 25mm • H1: 14mm • D2: 5mm • H2: 158 • J: 53 • L: 30mm • Spannmoment bei 5 bar: 15Nm • T: 8mm • T1: 6mm • N1: 15mm • I: 18mm • B: 60mm • R: G1/8mm • E: 32mm • C1: 39mm • H: 15mm • H3: 15mm • C2: 22mm • N: 20mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
