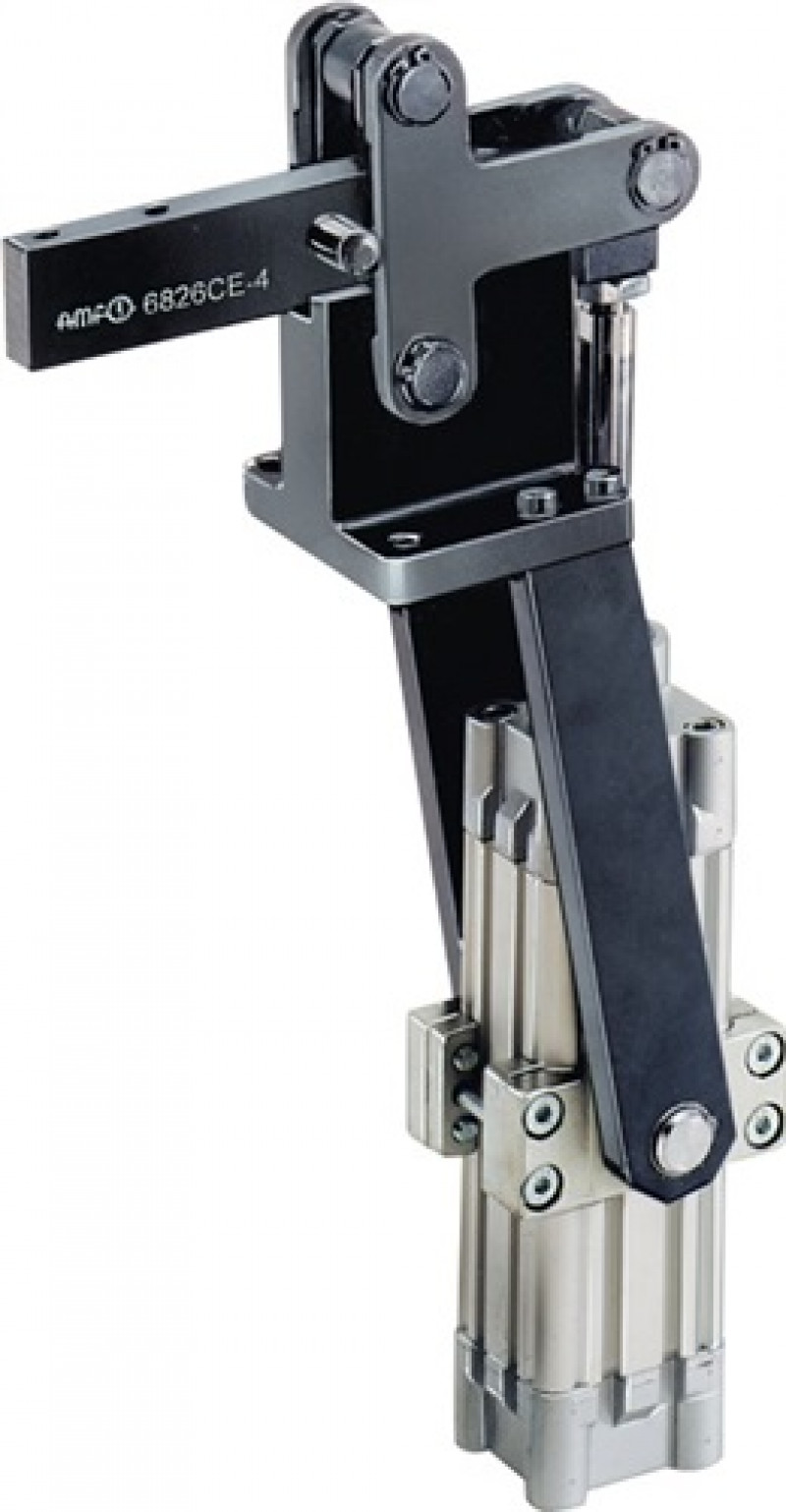

schwer · mit vertikalem Zylinderanbau · mit Schwenkzapfenbefestigung und einstellbarer Endlagendämpfung · mit Magnetkolben für Endlagenabfrage · Vergütungsstahl brüniert · die in DU-Buchsen laufenden, wartungsfreien Lagerbolzen sind vergütet, geschliffen und mit Sicherungsringen montiert · der Spanner ist anschlussfertig und besteht aus: - Mechanik-Element Nr. 6816CE - doppeltwirkendem FESTO-Pneumatikzylinder Die Zylinder entsprechen: - ISO 6431 - VDMA 24562 - NFE 49003.1 - UNI 10290 Anwendung: Diese Pneumatikspanner sind in Maschinenbauqualität ausgeführt und eignen sich zum Einbau in Transferstraßen und Sondermaschinen. Die Öffnungs- und Spannposition kann elektrisch überwacht und somit in automatische Fertigungsabläufe integriert werden. · Weitere technische Eigenschaften S: 67mm • A: 30mm • D: 17mm • F4: 6kN • R1: 40mm • Kolben-Ø: 63mm • G: 115 • L1: 109mm • H1: 318mm • H2: 20mm • L: 49mm • O: M16 x 1,5mm • M1: 115 • T: 101mm • W: 20mm • F5: 1,8kN • I: 60mm • F: 9,5mm • B: 125mm • Kolbenhub: 125mm • P: 13,2mm • K: 15mm • U: 192mm • R: G3/8mm • E: 95mm • M: 145mm • H: 94mm • F3: 4kN • N: 184mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
