Beschreibung
Details

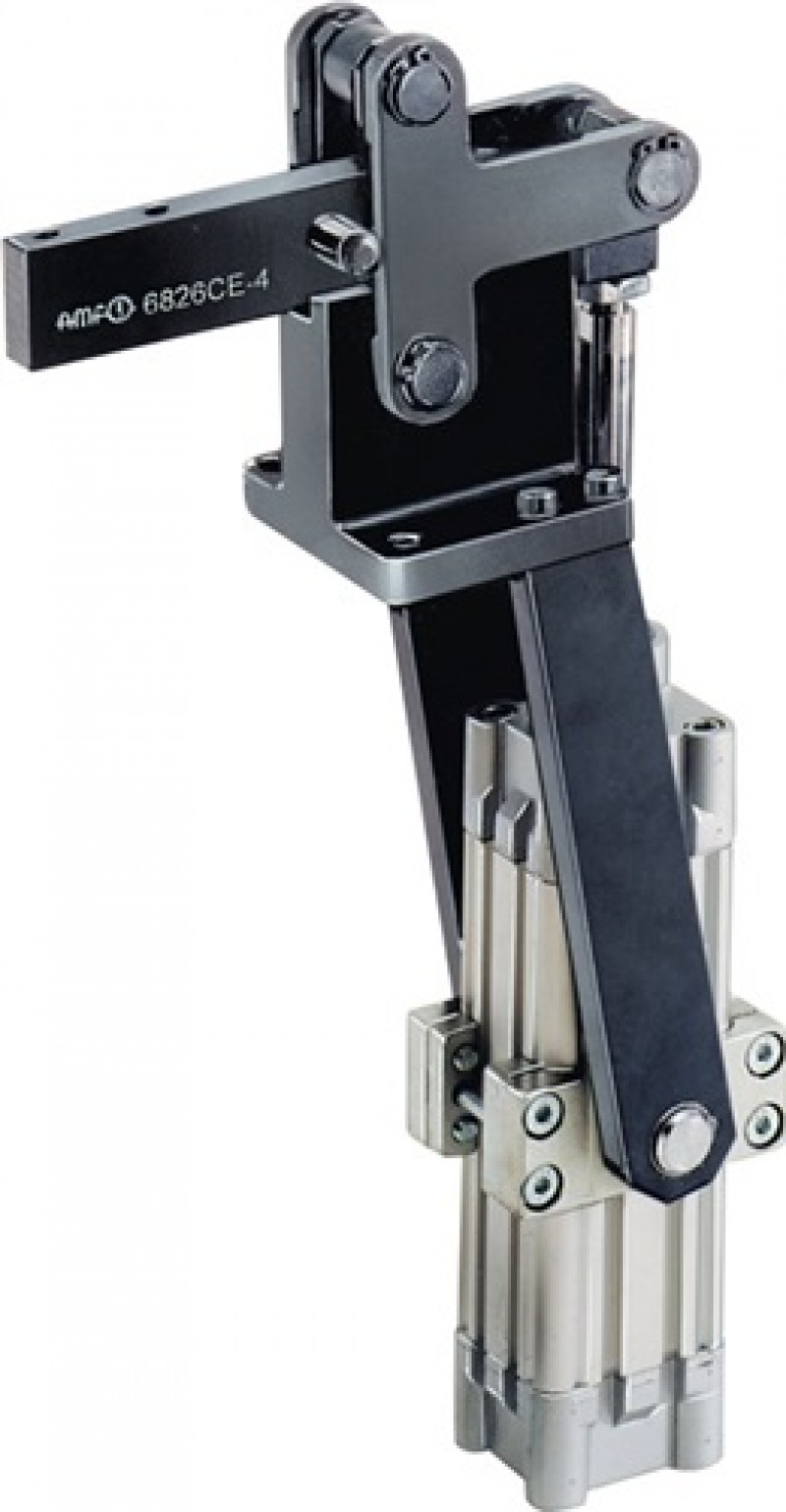

schwer · mit vertikalem Zylinderanbau · mit Schwenkzapfenbefestigung und einstellbarer Endlagendämpfung · mit Magnetkolben für Endlagenabfrage · Vergütungsstahl brüniert · die in DU-Buchsen laufenden, wartungsfreien Lagerbolzen sind vergütet, geschliffen und mit Sicherungsringen montiert · der Spanner ist anschlussfertig und besteht aus: - Mechanik-Element Nr. 6816CE - doppeltwirkendem FESTO-Pneumatikzylinder Die Zylinder entsprechen: - ISO 6431 - VDMA 24562 - NFE 49003.1 - UNI 10290 Anwendung: Diese Pneumatikspanner sind in Maschinenbauqualität ausgeführt und eignen sich zum Einbau in Transferstraßen und Sondermaschinen. Die Öffnungs- und Spannposition kann elektrisch überwacht und somit in automatische Fertigungsabläufe integriert werden. · Weitere technische Eigenschaften S: 47mm • A: 15mm • D: 11mm • F4: 2,2kN • R1: 27mm • Kolben-Ø: 40mm • G: 70 • L1: 67mm • H1: 205mm • H2: 12mm • L: 36mm • O: M12 x 1,25mm • M1: 87,5 • T: 63mm • W: 16mm • F5: 0,75kN • I: 30mm • F: 10mm • B: 82mm • Kolbenhub: 80mm • P: 6,2mm • K: 10mm • U: 151mm • R: G1/4mm • E: 54mm • M: 90mm • H: 65mm • F3: 1,5kN • N: 117mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
