Beschreibung
Details

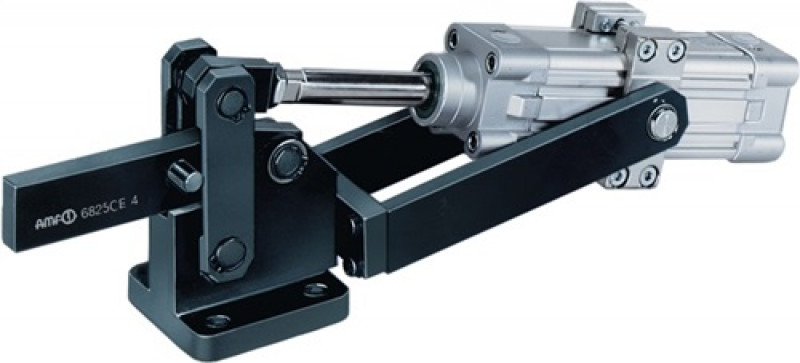

schwer · mit horizontalem Zylinderanbau · mit Schwenkzapfenbefestigung und einstellbarer Endlagendämpfung · mit Magnetkolben für Endlagenabfrage · Vergütungsstahl brüniert · die in DU-Buchsen laufenden, wartungsfreien Lagerbolzen sind vergütet, geschliffen und mit Sicherungsringen montiert · der Spanner ist anschlussfertig und besteht aus: - Mechanik-Element Nr. 6815C - doppeltwirkendem FESTO-Pneumatikzylinder · die Zylinder entsprechen - ISO 6431 - VDMA 24562 - NFE 49003.1 - UNI 10290 Anwendung: Diese Pneumatikspanner sind in Maschinenbauqualität ausgeführt und eignen sich zum Einbau in Transferstraßen und Sondermaschinen. Öffnungs- und Spannposition des Spanners kann elektrisch überwacht und somit in automatische Fertigungsabläufe integriert werden. · Weitere technische Eigenschaften S: 69,5mm • A: 30mm • C: 80mm • D: 13mm • F4: 6kN • R1: 40mm • Kolben-Ø: 63mm • G: 111 • H1: 314mm • H2: 12 • L: 112,5mm • O: M16 x 1,5mm • T: 320mm • W: 20mm • F5: 1,8kN • I: 60mm • F: 9,5mm • B: 128mm • Kolbenhub: 125mm • P: 13,2mm • K: 12,5mm • U: 78mm • R: 40mm • V: 114,5 • E: 95mm • M: 135mm • H: 86mm • F3: 4kN • N: 176mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
