Beschreibung
Details

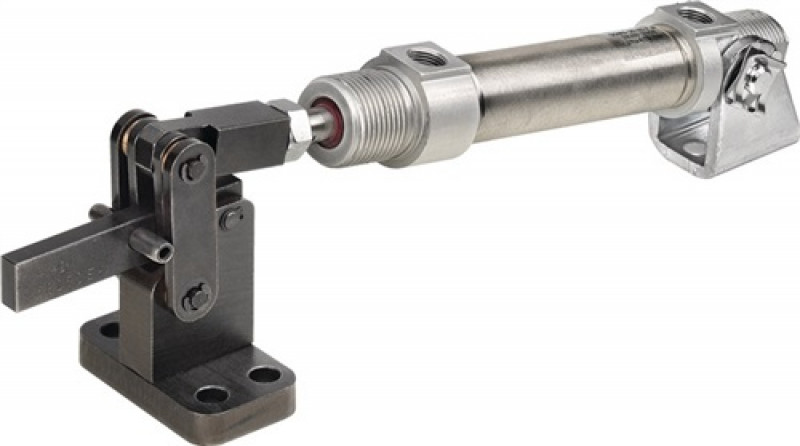

schwer · mit horizontalem Zylinderanbau · mit einstellbarer Endlagendämpfung · mit Magnetkolben für Endlagenabfrage · Vergütungsstahl brüniert · die in Bronze-Buchsen laufenden, wartungsfreien Lagerbolzen sind vergütet, geschliffen und mit Sicherungsringen montiert · der Spanner ist anschlussfertig und besteht aus: - Mechanik-Element Nr. 6815C - doppeltwirkendem FESTO-Pneumatikzylinder - Lagerbock Die Zylinder entsprechen DIN ISO 6432. Anwendung: Diese Pneumatikspanner sind in Maschinenbauqualität ausgeführt und eignen sich zum Einbau in Transferstraßen und Sondermaschinen. Öffnungs- und Spannposition des Spanners kann elektrisch überwacht und somit in automatische Fertigungsabläufe integriert werden. · Weitere technische Eigenschaften A: 5mm • C: 11mm • D: 4,5mm • F4: 0,4kN • D1: 5,5mm • Kolben-Ø: 16mm • G: 27mm • H1: 76mm • H2: 6 • L: 22mm • O: M6mm • T: 177mm • a*: 6,6° • W: 6mm • F5: 0,1kN • I: 10mm • F: 7mm • B: 34mm • Kolbenhub: 40mm • K: 5,5mm • U: 27mm • R: M5mm • V: 18 • E: 14mm • C1: 175mm • M: 35mm • H: 26mm • F3: 0,2kN • C2: 15mm • N: 47,5mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
