Beschreibung
Details

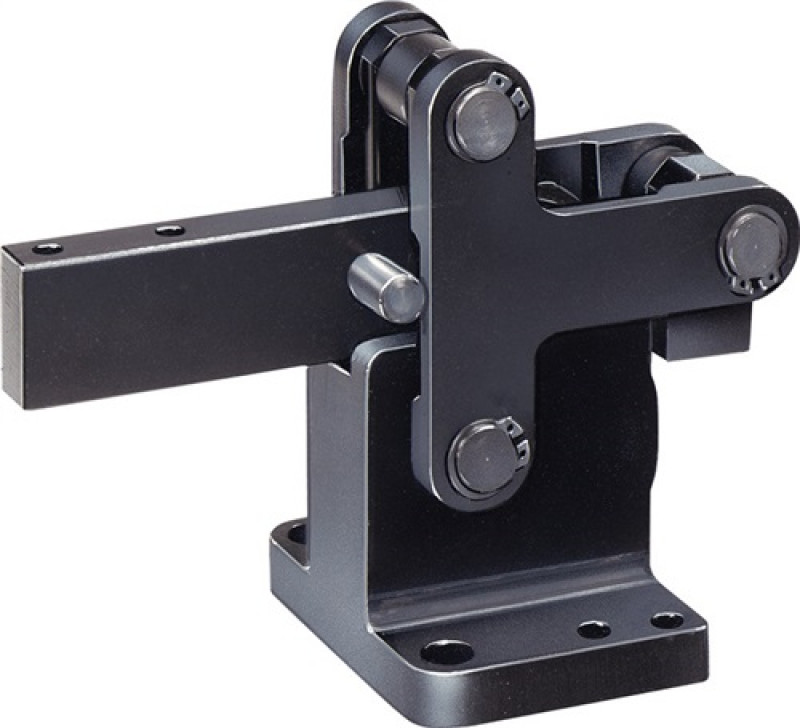

passend für Schweren Pneumatikspanner mit vertikalem Zylinderanbau Nr. 6826CE · Vergütungsstahl brüniert · Lagerbolzen vergütet, geschliffen und mit Sicherungsringen montiert Die Spannkräfte F3 und F4 werden erreicht, wenn ein Zylinder mit der Kolbenkraft F5 angebaut wird. Hinweis: An diesen Spanner können handelsübliche Pneumatik- und Hydraulikzylinder angebaut werden. Das Gelenkstück kann hierfür ausgetauscht werden · Weitere technische Eigenschaften S: 54mm • A: 20mm • D: 13mm • G1: 87,5 • F4: 3,5kN • D1: 6,5mm • G: 83mm • O1: 18mm • L1: 73,5mm • H1: 226mm • F1: 12kN • O2: 37mm • H2: 15 • T2: 29,5mm • L: 200mm • O: M16 x 1,5mm • M1: 100 • T3: 24mm • T1: 88mm • a*: 7,5° • N1: 92mm • F5: 1kN • I: 40mm • F: 22mm • B: 91mm • P: 8,2mm • K: 12mm • R: 26mm • E: 60mm • M: 107mm • H: 69mm • F3: 2,5kN • H3: 155mm • N: 137mm • Hub: 87mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
