Beschreibung
Details

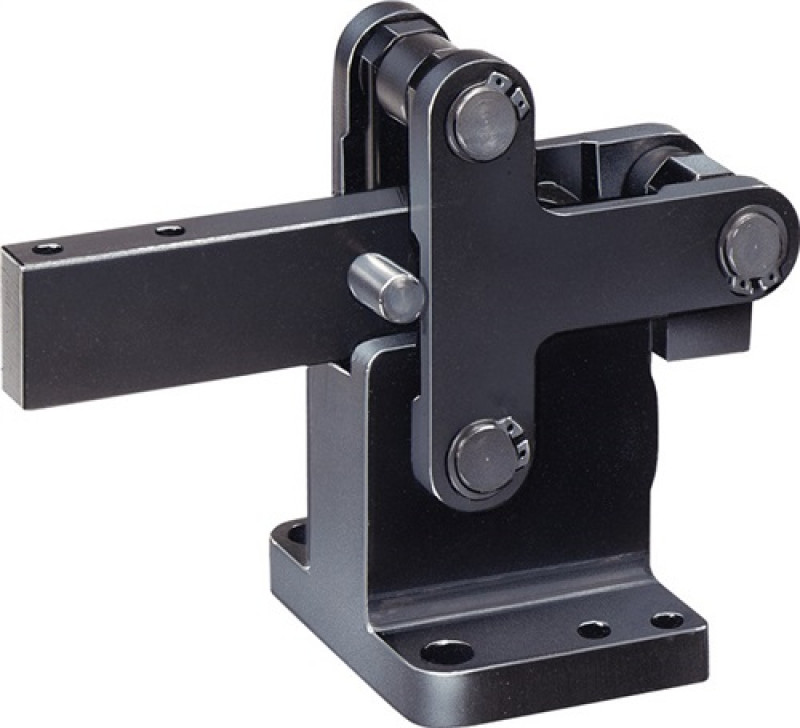

passend für Schweren Pneumatikspanner mit vertikalem Zylinderanbau Nr. 6826CE · Vergütungsstahl brüniert · Lagerbolzen vergütet, geschliffen und mit Sicherungsringen montiert Die Spannkräfte F3 und F4 werden erreicht, wenn ein Zylinder mit der Kolbenkraft F5 angebaut wird. Hinweis: An diesen Spanner können handelsübliche Pneumatik- und Hydraulikzylinder angebaut werden. Das Gelenkstück kann hierfür ausgetauscht werden · Weitere technische Eigenschaften S: 47mm • A: 15mm • D: 11mm • G1: 75,5 • F4: 2,2kN • D1: 6,5mm • G: 70mm • O1: 14mm • L1: 67mm • H1: 206mm • F1: 6kN • O2: 29,5mm • H2: 12 • T2: 33mm • L: 172mm • O: M12 x 1,25mm • M1: 90 • T3: 18mm • T1: 76mm • a*: 9° • N1: 82mm • F5: 0,75kN • I: 30mm • F: 20mm • B: 82mm • P: 6,2mm • K: 10mm • R: 27mm • E: 54mm • M: 90mm • H: 65mm • F3: 1,5kN • H3: 130mm • N: 117mm • Hub: 74mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
