Beschreibung
Details

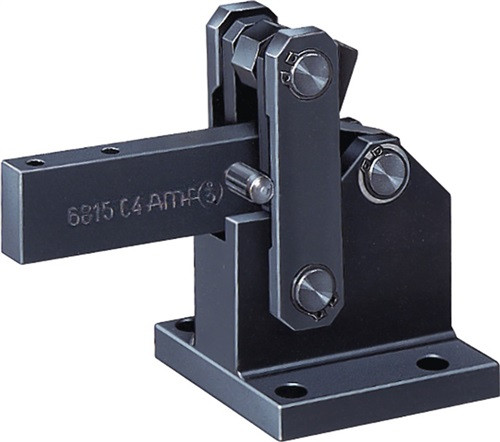

passend für Schweren Pneumatikspanner mit horizontalem Zylinderanbau, Nr. 6825C/CE · Vergütungsstahl brüniert · Lagerbolzen vergütet, geschliffen und mit Sicherungsringen montiert Die Spannkräfte F3 und F4 werden erreicht, wenn ein Zylinder mit der Kolbenkraft F5 angebaut wird. Hinweis: An diesen Spanner können handelsübliche Pneumatik- und Hydraulikzylinder angebaut werden. Das Gelenkstück kann hierfür ausgetauscht werden. · Weitere technische Eigenschaften S: 47mm • A: 15mm • C: 52mm • U2: -mm • D: 11mm • G1: 18 • F4: 2,2kN • Kolben-Ø: 40mm • G: 70 • L1: 77mm • H1: 195mm • F1: 6kN • H2: 12mm • L: 154mm • O: M12 x 1,25mm • T: 277mm • Q: 32mm • a*: 16° • F5: 0,75kN • I: 30mm • F: 20mm • B: 82mm • Kolbenhub: 80mm • P: 6,2mm • K: 10mm • U: 35,5mm • R: 27mm • E: 54mm • M: 90mm • U1: 32mm • H: 57mm • F3: 1,5kN • H3: 122mm • N: 109mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
