Beschreibung
Details

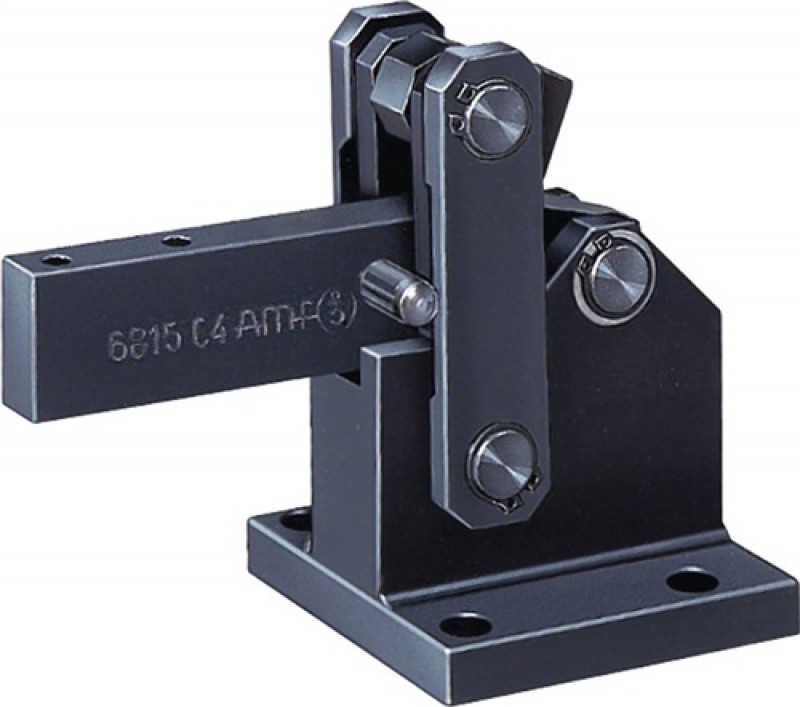

passend für Schweren Pneumatikspanner mit horizontalem Zylinderanbau, Nr. 6825C/CE · Vergütungsstahl brüniert · Lagerbolzen vergütet, geschliffen und mit Sicherungsringen montiert Die Spannkräfte F3 und F4 werden erreicht, wenn ein Zylinder mit der Kolbenkraft F5 angebaut wird. Hinweis: An diesen Spanner können handelsübliche Pneumatik- und Hydraulikzylinder angebaut werden. Das Gelenkstück kann hierfür ausgetauscht werden. · Weitere technische Eigenschaften S: -mm • A: 6mm • C: 14mm • U2: -mm • D: 7mm • G1: - • F4: 8kN • Kolben-Ø: 20mm • G: 35 • L1: 28mm • H1: 97mm • F1: 0,8kN • H2: 8mm • L: 64mm • O: M8mm • T: -mm • Q: 8mm • a*: 9° • F5: 0,19kN • I: 12mm • F: 17mm • B: 40mm • Kolbenhub: 40mm • P: -mm • K: 8mm • U: -mm • R: -mm • E: 17mm • M: 50mm • U1: -mm • H: 36mm • F3: 0,6kN • H3: 70mm • N: 62mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
