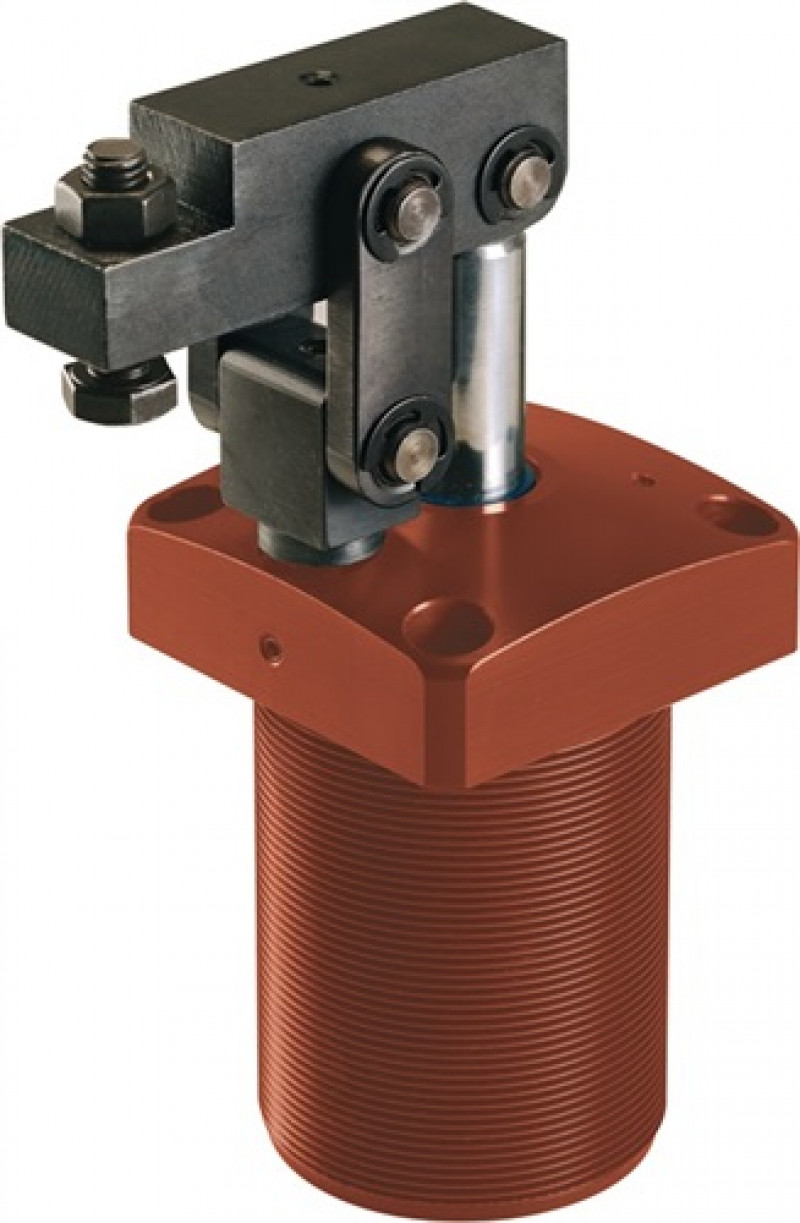

pneumatisch · Flanschversion · doppelt wirkend Mechanikteile aus Stahl, brüniert · Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium, eloxiert · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · komplett mit Andrückschraube Befestigungsmöglichkeiten: · von oben mit Zylinderschrauben durch den Flansch · mit dem Gewinde eingeschraubt und mit Nutmutter gekontert · beidseitig mit Nutmuttern gekontert Zubehör (nicht im Lieferumfang enthalten): · Nutmutter Nr. 6829N · Gewindeflansch Nr. 6829GF · Andrückschraube Nr. 6880 Hinweis: Die Bewegungsmechanik ist zerlegbar für individuelle Anpassungen. Die Befestigungslöcher im Flansch sind analog dem Gewindeflansch Nr. 6829GF. Nur mit geölter Luft zu betreiben. · Weitere technische Eigenschaften A: 20mm • Kolben-Ø: 50mm • H5: 11mm • Andrückschraube: M12 x 50 • H6: 10,5mm • G: 58 • G6: 32mm • H1: 200mm • D2: 8,5mm • HW: 59-65mm • H2: 80mm • I: 30mm • F: 63,5mm • B: 79mm • P: 100mm • R: G1/8mm • E: 26mm • M: 75mm • H: 65mm • F3: 0,76kN • H3: 25mm • D3: M65 x 1,5mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
