Beschreibung
Details

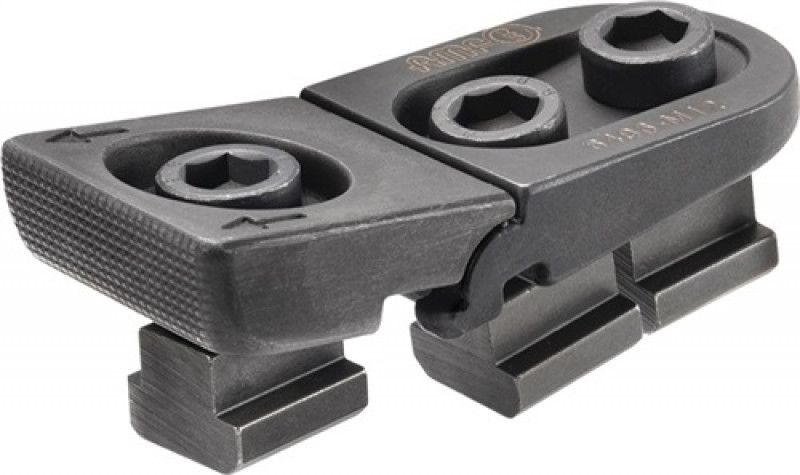

komplett mit Befestigung · Stahl, vergütet und im Brünierton angelassen Anwendung: 1. Flachspanner in T-Nut des Maschinentisches einschieben. 2. Am Werkstück positionieren. 3. Befestigungsschrauben für Maschinentisch feststellen. 4. Durch Betätigung der Spannschraube wird das Werkstück gespannt. Hinweis: Um den Verschleiß der Befestigungsschrauben zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste Nr. 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig und auswaschfest. Vorteil: - Zum Spannen sehr flacher Werkstücke - Seitliches Spannen von Werkstücken, um Oberflächen komplett ohne Störkontur zu bearbeiten - Horizontale und vertikale Einsatzmöglichkeit · Weitere technische Eigenschaften H max.: 30mm • L2: 33mm • G: M16 • L1: 50-54mm • H1: 19mm • F1: 20Kn • L: 130mm • F2: 10kN • B: 56mm • H min.: 19mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
