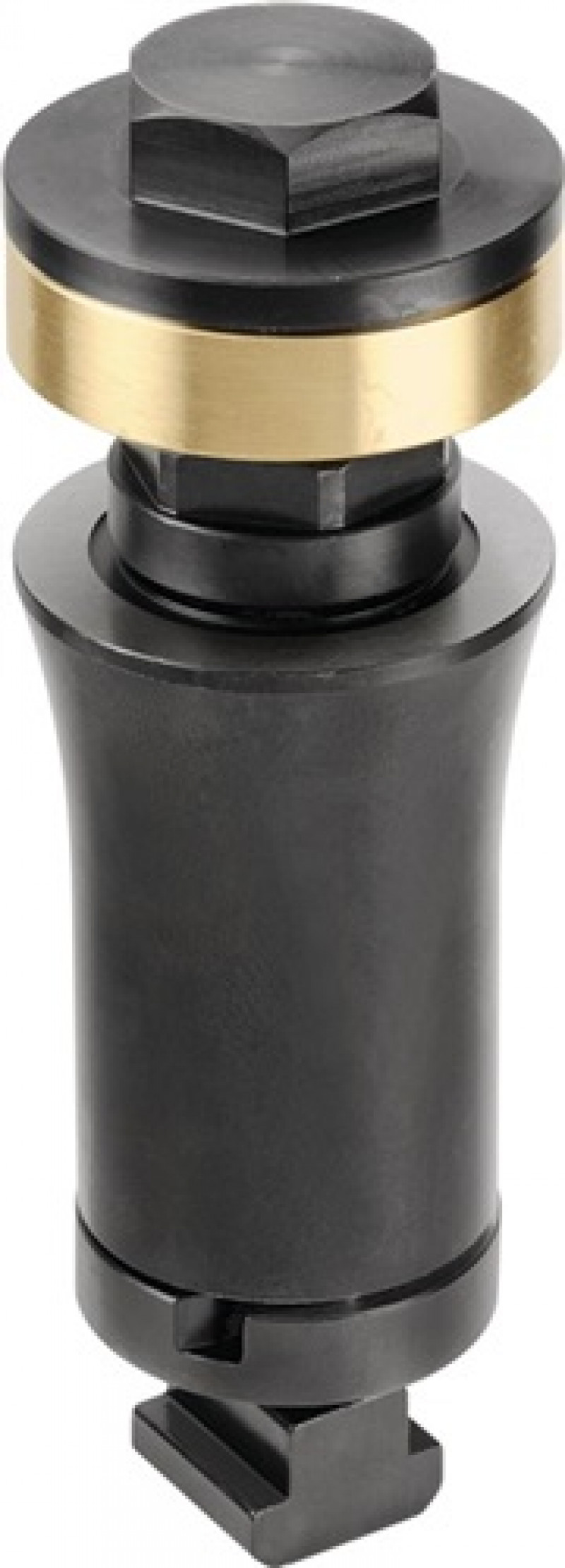

Anwendung: - Die Aufspannbolzen werden mittels Nutenstein auf dem Maschinentisch befestigt. - Durch betätigen der Vorspannmutter SW 27 mm wird der Aufspannbolzen auf dem Nutentisch fixiert. - Gespannt wird durch die Schraube SW 27 mm aus vergütetem Stahl. - Beschädigungen am Werkstück verhindert ein Spannring aus Messing. Hinweis: - Geeignet für Werkstückdicken von 8 bis 40 mm - Auflagehöhe 80 mm - Zusätzlich erhältlich ist eine Verlängerungsschraube für Werkstückdicken von 40 - 72 mm und Zwischenelemente mit 25 mm und 50 mm zur Vergößerung der Auflagehöhe Vorteil: - Reduzierung der Rüstkosten durch Einsparung von Rüstzeit und Rüstelementen - Optimale Nutzung des Maschinentisches - Erhöhtes Spannen von flachen Werkstücken um Bohrungen, Gewinde und Nuten einzubringen · Weitere technische Eigenschaften G1: M12mm • H2 min. - H2 max.: 8-40mm • D1: 40mm • D2: 50mm • SW: 27mm • G2: M16mm • H: 80mm • H1 min. - H1 max.: 116-148mm • D3: 32mm
Zusatzinformation
Zusatzinformation
| Hersteller | Andreas Maier GmbH & Co.KG Schloss- u. |
|---|---|
| Lieferumfang | Keine Angabe |
| Bezeichnung | Keine Angabe |
